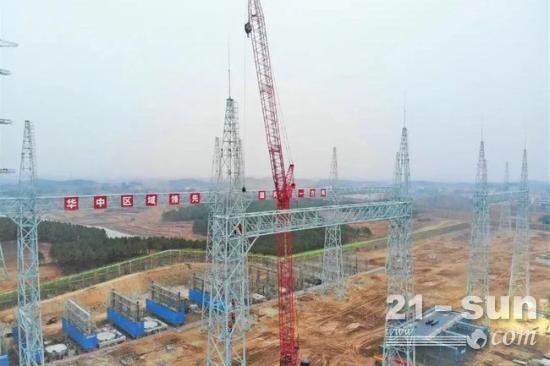

1月8日，随着最后一根避雷针的成功就位，历时十五天，武汉1000千伏变电站新建工程1000kV构架吊装工作全部完成。
工程概况

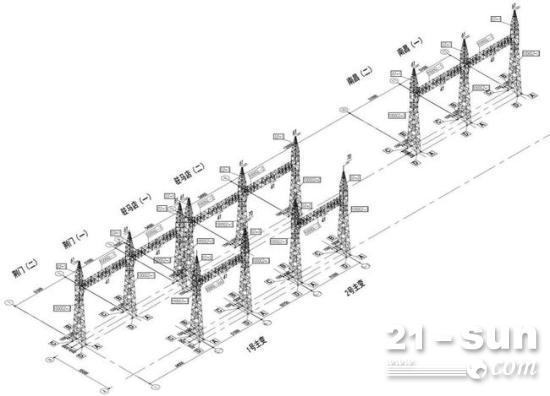

本次施工的1000kV构架由13个构架柱（含13个地线柱、4根避雷针）、8根构架梁组成，总重830.3t，采用地面分段组装、分段吊装的方法，吊装作业风险等级为三级。
构架为全钢管空间桁架结构，每根构架柱分为7节，最大柱脚尺寸3m×9m；构架梁采用矩形断面格构梁，梁截面尺寸3m×3m。最高柱顶标高71m，梁底标高41m，最大跨度54m，单柱最重46.34t，梁最重29.74t。

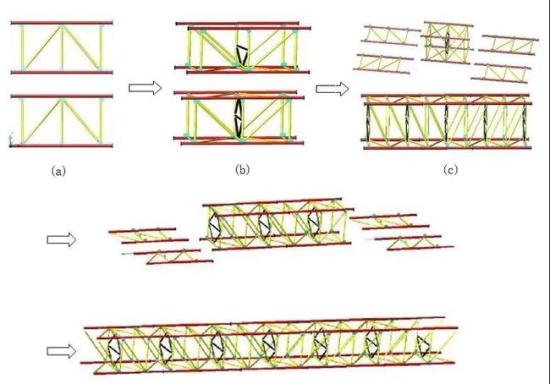

构架梁组装示意图

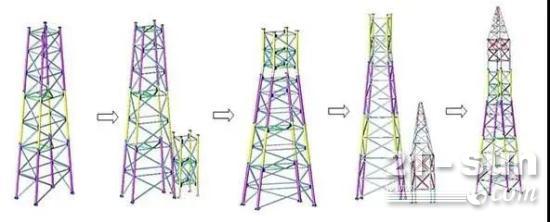

构架柱吊装示意图
吊装方法选择

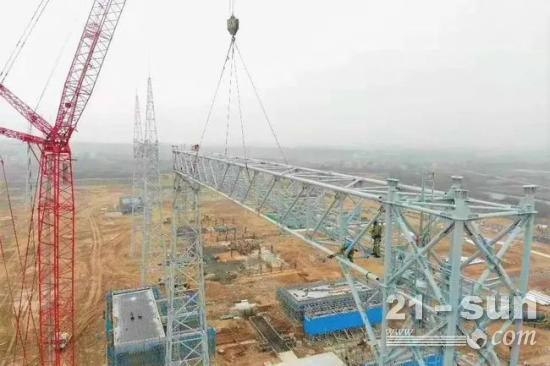

构架柱在地面完成节段组装后，选择260t履带式起重机主吊、80t汽车式起重机溜尾，完成钢柱的起吊。构架梁地面组装完成后采用“四点绑扎+单机吊装”的方法吊装。

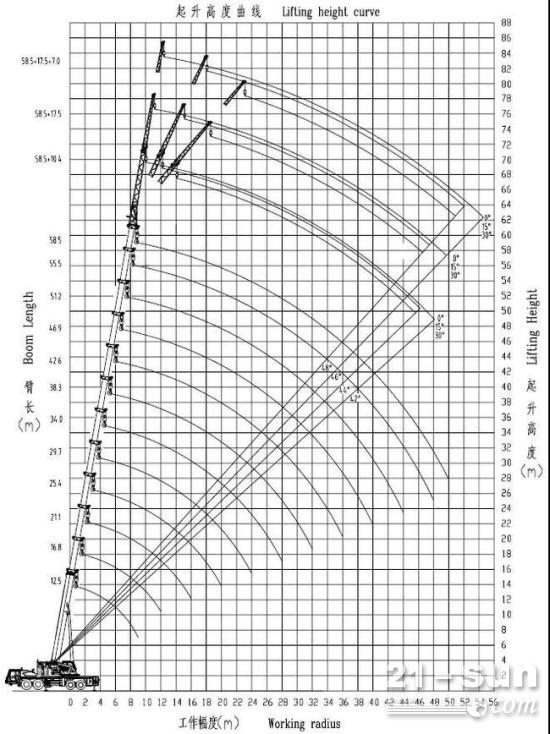

80t汽车式起重机工作示意图

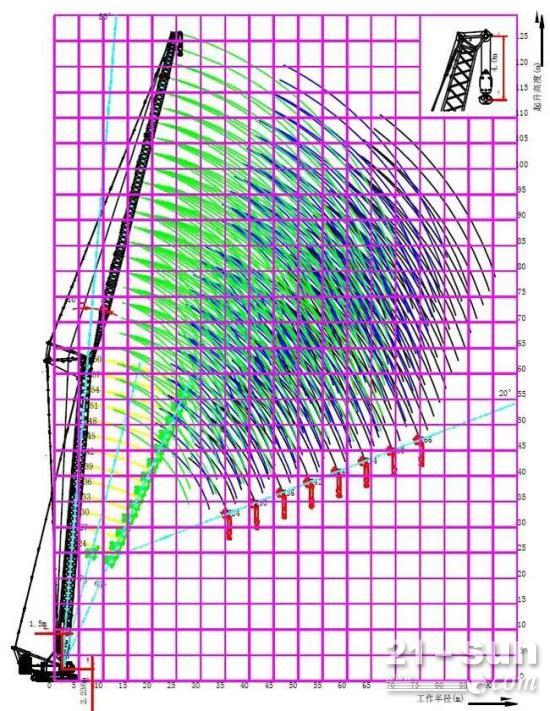

260t履带式起重机工作范围图

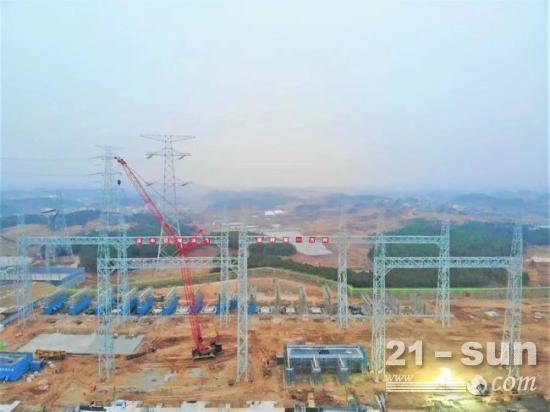

1000kV构架的安装工作于2021年11月20日开始地面组装，12月25日正式开始吊装，原计划2022年1月15日完成全部吊装任务，在经过项目安装人员的不懈努力下，仅用15天就完成了主体安装，比原计划提前了10天！
