图4

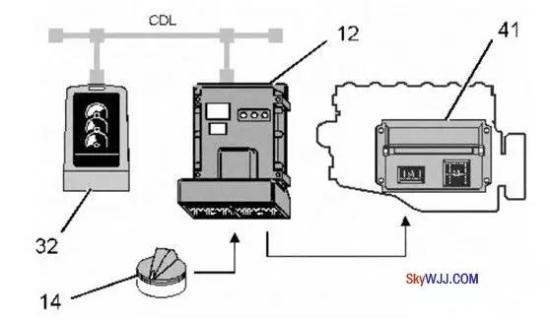

（12）机器ECM（14）发动机转速旋钮（32）监视器（41）发动机ECM
卡特电喷挖掘机机器ECM将“发动机转速旋钮”的信号转换为脉冲宽度调制（PWM）信号。然后通过CAT DATA LINK（CDL）将该信息发送给发动机ECM。

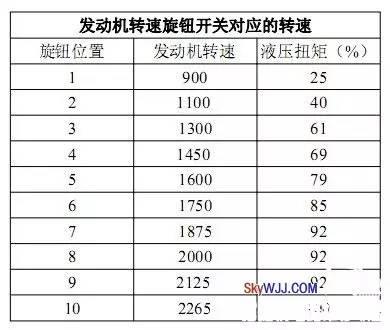

发动机转速旋钮（14）分为10个位置。旋钮位置显示在监视器面板的字符显示屏上。空载时每个旋钮位置对应的发动机转速如下表所示。
表1
经济模式
该功能允许操作员选择“全功率模式”或者“经济模式”。缺省值为“全功率模式”。
“经济换档”功能可以通过卡特彼勒监控系统选择。
监控器将显示该功能的状态。操作员可以选择更快的循环时间或者更好的燃油经济性。当监视器显示“ON”时，ECM处于经济模式。当监视器显示“OFF”时，ECM处于全功率模式。
该功能可以使用“C”维修开关来启用或停用。
轻载模式
为改善每小时的燃油消耗率并降低噪音，当机器处于空载或轻载条件下，轻载模式将发动机转速和泵扭矩限制为一个数值，该数值与低于“发动机转速旋钮”的一个值相当。

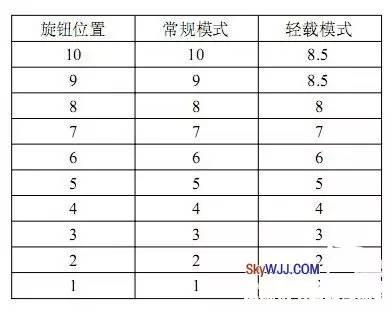

轻载模式下，发动机和泵在相当于下列旋钮编号的发动机转速/泵扭矩下启用。
欠速控制不能在轻载模式下执行。
选择机具模式（1号至10号）时轻载模式取消。
操作机具或行驶机器时，轻载模式取消。旋钮值相当于操作时选择的常规模式。
表2
启用轻载模式
起动机器时启用轻载模式。轻载模式还在下列条件下启用：
空载条件
当第一泵压力的平均值不高于12MPa（1740psi）而第二泵压力持续5秒时。
停用轻载模式
轻载模式在下列条件下停用：
在第一泵压力和第二泵压力的平均值不低于16MPa（2320psi）的条件下，发动机转速变得比发动机空载转速目标值低110rpm左右时。
发动机转速变得比发动机空载转速目标值低125rpm左右并持续1至2秒时。停用“轻载”模式后，继续正常模式，直到满足“轻载”模式启用条件
