工地报告 | W 380 CR在江苏省南通市如东县成功应用
2021-07-09 来源:公众号-维特根中国

江苏北极星交通产业集团于近期使用维特根W 380 CR对如东县县道洋兴线进行了水泥就地冷再生基层的施工。这是这台W 380 CR去年亮相上海进博会后在工地上的首次应用。

在进博会亮相后交付江苏北极星交通产业集团的W 380 CR

项目概况与改造方案

洋兴线位于如东洋口镇,本路段北起于G228交叉口南侧,路线自北向南,终点与 S221 交叉。本路段路基宽 26.5 m,路面宽 25 m,路面横坡为2%,土路肩横坡为4 %。设计速度:80 km/h。

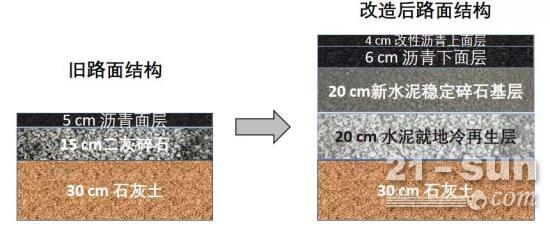

原路面结构厚度为:5 cm 沥青面层+15cm 二灰碎石+30 cm 石灰土。

改造方案为:对原老路 5 cm 沥青面层先进行铣刨,之后在 15 cm 二灰碎石基层上方添加部分碎石进行就地冷再生,其上铺设 20 cm 新水泥稳定碎石基层+乳化沥青下封层+6 cmAC-20C +4 cm AC-13C改性沥青混凝土。

再生材料设计

用W 380 CR就地冷再生机进行铣刨取样,并选择了具有代表性的碎石,进行水泥就地稳定再生材料配合比设计。设计结果为:水泥就地冷再生的基层铣刨料 :碎石(9.5-19mm) :水泥=90 : 10 : 4.5(%)。最佳含水量为6.2 %,最大干密度为2.097 g/cm3。试件的7天无侧限抗压强度代表值为3. 2 MPa,设计强度:7天无侧限抗压强度不小于3.0 MPa,设计压实度:≥ 97%。

施工工序

1、施工方案

为了调整级配,事先对做再生段落范围内的沥青面层铣刨5 cm,然后撒布石子、水泥进行再生,之后对再生材料摊铺、碾压、养生,最终形成冷再生基层。

此次施工作业的半幅再生宽度是8.5 m,而一次再生实际作业宽度为3.8 m,两道再生宽度加上重叠宽度为7.5 m,最终选择了1 m铣刨机配合施工,从而保证了两道实现整个半幅的再生施工宽度,这也体现了W 380 CR在再生宽度灵活性方面的优势。施工过程中两道之间采用了湿接缝,在水泥初凝之前完成接缝的碾压,保证了施工质量。

2、施工工艺

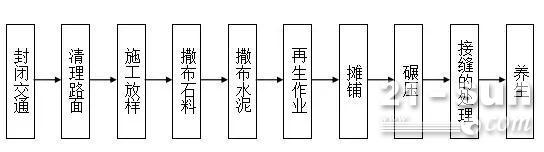

同步摊铺的基层水泥就地冷再生工艺流程

利用再生机对原基层进行铣刨破碎拌和,同时经前方的辅助车辆,精准添加相应比例的水、水泥、新集料同步拌和,生成新的冷再生混合料,并输送至紧随其后的摊铺机料斗中,由摊铺机直接进行摊铺,摊铺后的混合料经压路机高效压实后,形成全新的再生结构层。

3、路面准备

首先对原老路沥青路面进行铣刨,保证最终压实后再生层的厚度满足要求,按照施工要求,利用石灰施划再生边缘线,对4.25 m再生作业宽度事先用铣刨机铣刨1 m宽,通过输料皮带输送至3.25 m宽的待再生路面范围内。

4、撒布集料

碎石采用撒布车撒布的方法,按配合比根据用量计算好每平方米撒布量。将碎石均匀撒布在老路表面,按配合比结果10 %的碎石掺量根据用量计算好每平方米撒布量,将碎石均匀撒布在老路表面

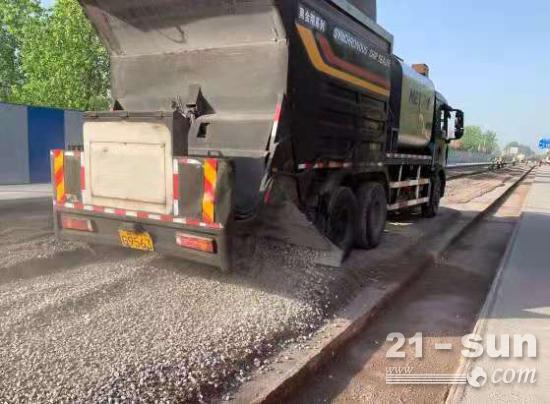

碎石撒布车撒布碎石

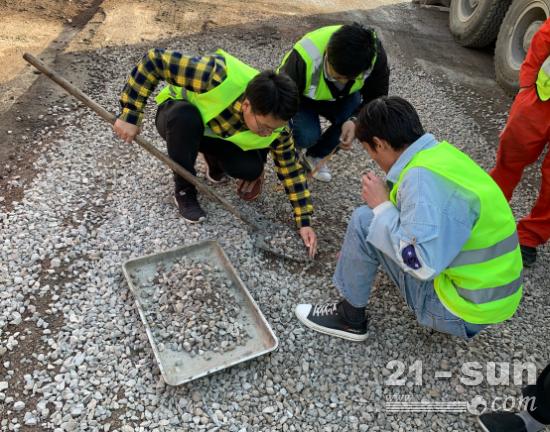

现场校正每平方碎石散布量

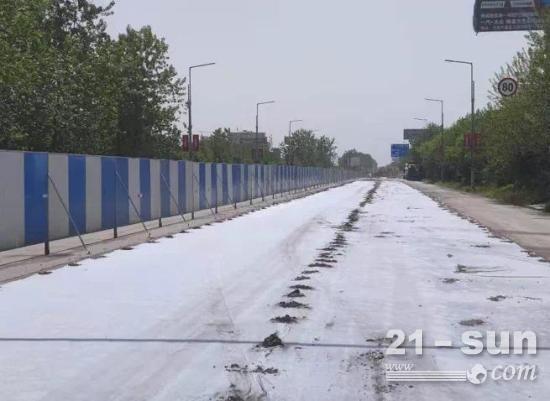

5、水泥撒布

碎石撒布完成后,水泥采用撒布车撒布的方法,依据配合比设计结果按4.5 %的水泥掺量根据用量计算好每平方米撒布量。

6、再生作业

W 380 CR就地冷再生机配备708 KW的智能高效发动机,以确保足够的拌和能力。W 380 CR铣刨转子宽度为3.8 m,转速可调,再生速度分别控制为4 m/min(右幅靠近中间)和5 m/min(右幅靠近边缘)。W 380 CR作业时采用下切工艺,提高了铣刨材料颗粒的适用度,保证再生料的均匀性。

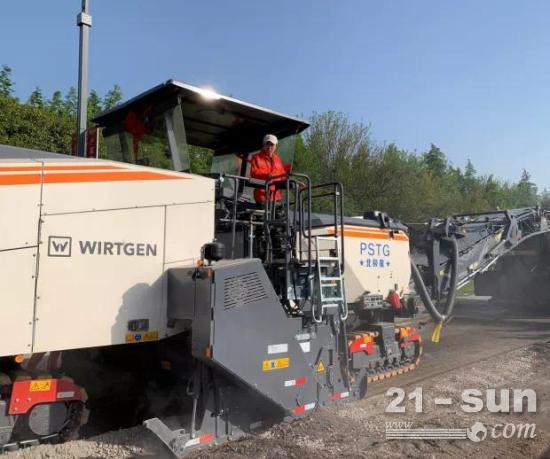

W 380 CR再生施工

7、摊铺

摊铺机与再生机速度保持同步,调整好传感器与导向控制线的关系:根据摊铺机的型号拟定好松铺系数,约为1.35,中间用铝合金梁进行厚度和平整度的控制。严格控制再生层厚度平整度,保证路拱横坡度满足设计要求。

8、碾压

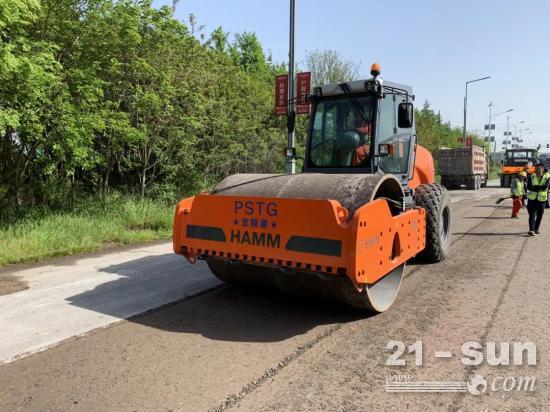

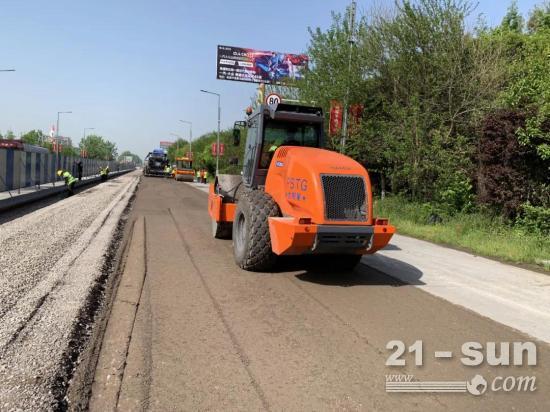

摊铺机后面,紧跟1台双钢轮振动压路机,1台单钢轮压路机和1台胶轮压路机分别进行碾压。层次分明,一次碾压长度约为80 m,并设置了明显的分界标志。

9、接缝设置

对于横缝,每天收工之后,第二天开工时,再生机重叠1.5m进行再生作业,以保证有效联结。对于纵缝,根据具体宽度尽量避免设置在轮迹带范围内。

10、养生及交通管制

此次再生施工的养生方法为:将透水无纺土工布湿润,然后人工覆盖在碾压完成的基层顶面。覆盖 2小时后,再用洒水车洒水。在7天内保持基层处于湿润状态,养生结束后,将覆盖物清除干净。

另外,用洒水车洒水养生时,洒水车的喷头采用喷雾式,不使用高压式喷管,以免破坏基层结构。每天洒水次数视气候而定,整个养生期间始终保持水泥稳定碎石层表面湿润,在养生期间交通处于封闭状态。

11、检测结果

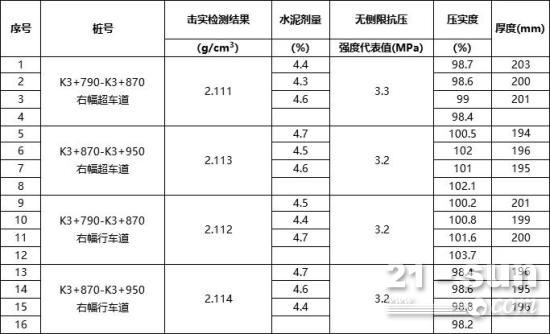

大规模施工前,实施了160 m的试验段,并对试验段进行了详细的试验检测,实验结果均满足要求。结果如下表所示。

养生7天后,对再生层进行了取芯检测,芯样外观完整、光滑、密实,说明再生层成型较好,获得了满意的效果。

结语

W 380 CR交付北极星交通产业集团后在洋兴线的首次成功应用,取得了很好的应用效果。不仅实现了原路面材料的高效再利用,显著提升了施工效率,缩短了施工工期,而且显著提高了拌和材料的均匀性,优化了水泥水化反应的时间跨度,显著提升了再生质量,达到了预期效果。
