徐工铲车故障灯

车型：

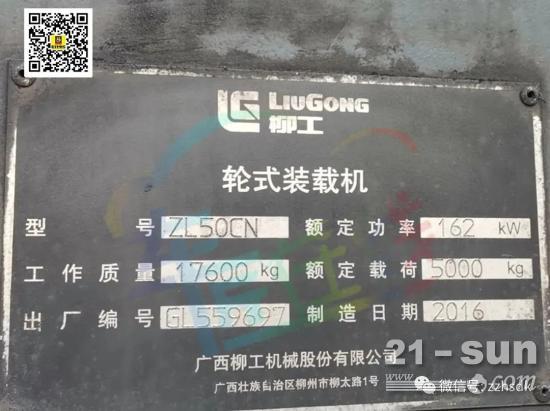

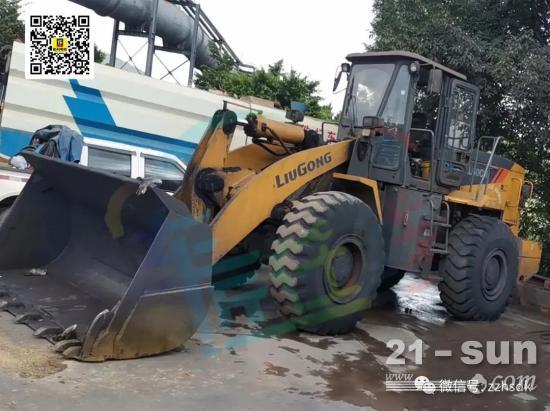

铲车型号：

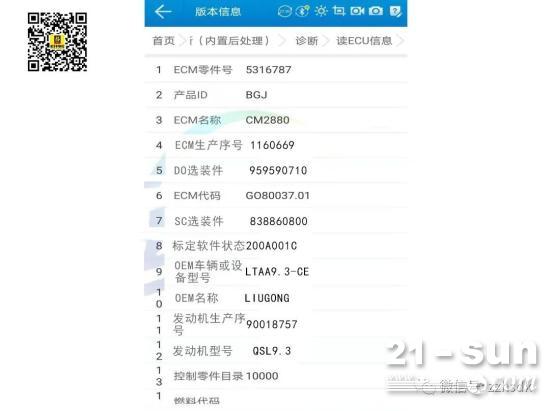

ECU型号：CM2880

ECU信息：

故障现象：故障灯亮，动力不足

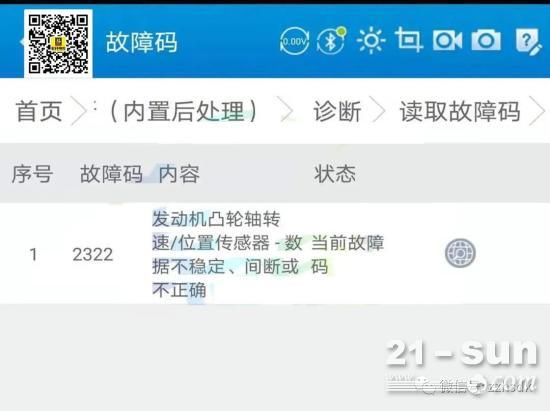

读取故障码：

故障维修经过：

此车已经经手两拨人维修，更换过凸轮轴传感器、刷过数据、更换过ECU、ECU至传感器飞过线，故障未能解决，转院至客户处。

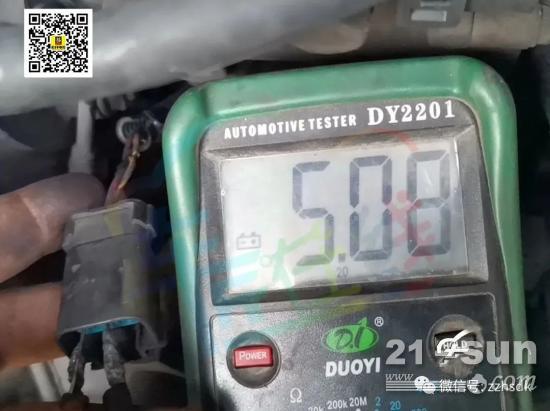

首先断开传感器测量线路三条线电压发别是电源5.08V,信号4.93V.地线对地阻值2欧姆，均正常。结合之前已飞过线，基本判定线路无故障。电压如下图：

接着换一原厂凸轮轴传感器，删除故障码顺利删除，启动发动机运转正常故障码没有出现。这么容易就解决了，这时驾驶员说故障码删除后加油门故障灯就会亮。按照驾驶员描述急加油门，果然故障灯点亮，读取故障码还是2322。断开曲轴传感器验证凸轮轴传感器有无故障，发动机可以启动，加油门发动机熄火。通过以上检查基本判定故障点在信号轮上，检查安装间隙在0.9MM正常，最大疑点集中在靶轮上。

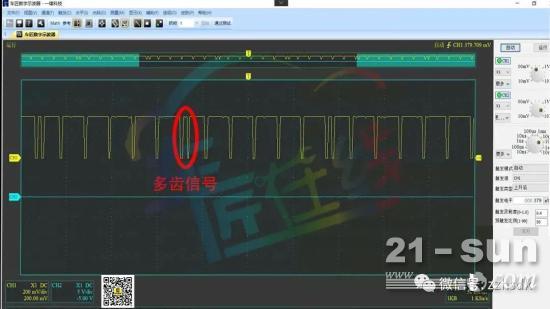

建议客户找一示波器检查信号轮有无问题，客户表示上月刚购买的C90带示波器，连接好示波器检测波形如下图：

怠速时波形很规则，看不出有什么问题。

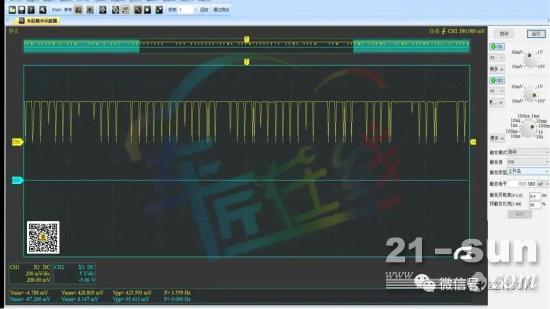

加油门，检测波形如下图：

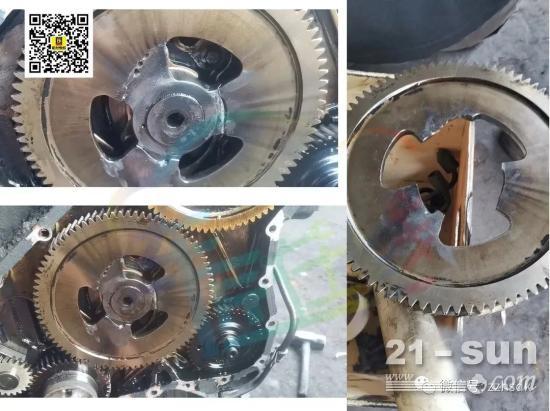

很明显可以看出在大油门时，凸轮轴信号波形很不规则且有缺齿现象。怠速正常大油门时波形异常基本可以判断问题出在凸轮轴上，故障点确定果断找机修工吊发动机拆解。凸轮轴齿轮已经断裂，如下图：

维修总结

在维修的时候要学会借助设备，此故障如果没有示波器我们将很难决定吊发动机拆解，此项工作比较费时且费用较高，通过示波器明确了故障点，确认了自己的判断，果断的进行发动机拆解。得到了客户认可，树立了自己的行业地位。
