曲臂式高机硬核助力!全国首次帷幕造型幕墙整体吊装完成
2022-02-02 来源:高空机械工程

近日,全国首次帷幕造型幕墙整体吊装在中建三局华东公司,杭州萧山机场三期交通中心项目圆满完成!本次吊装也是项目幕墙安装工程的最大重难点!

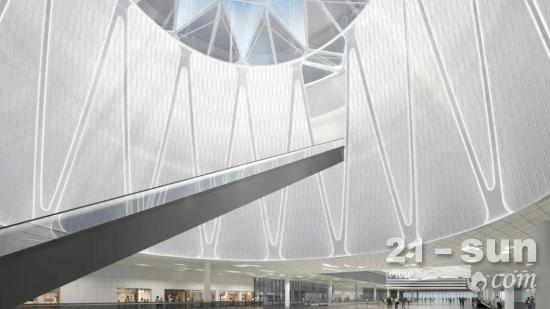

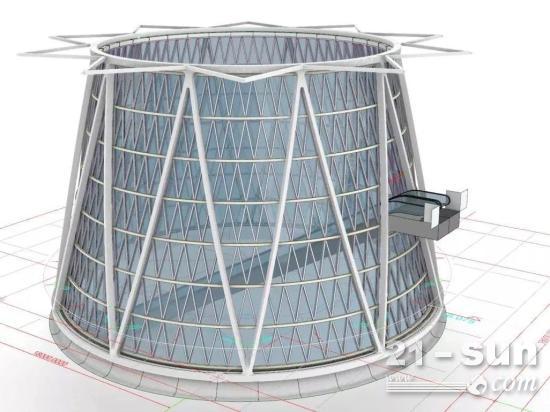

下挂帷幕位于项目-9m层大通道中心点是整个项目的“点睛”工程,直径约30m,高约24m,下挂帷幕施工面积达1200平方米,由968块三角形夹胶玻璃组成。整体采用钢结构骨架,四周及顶部为玻璃幕墙,顶部设计为莲花瓣造型,建成后将成为杭州市又一网红打卡点。

装配式吊装压缩工期

综合考虑其状如“圆锥台”且工期紧张因素,本次帷幕吊装选用装配式提升方案,这一方案相较于常规脚手架散拼方案,成本低、质量高、安全隐患小,工期从最初计划的120天压缩至60天,极大缩短了工期。

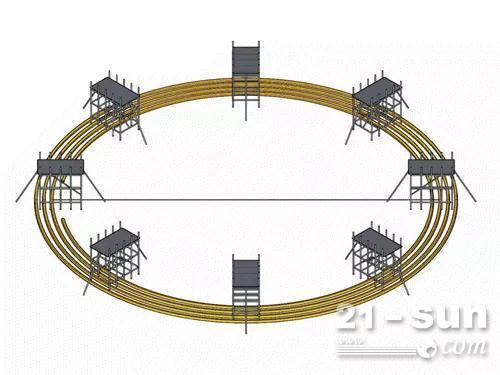

即先将“圆锥台”横向剖开,分成上、下两段,随后对上、下两段分别进行整体组装。

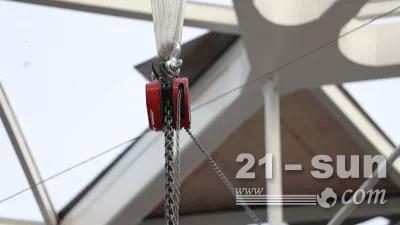

再用“手拉葫芦”(起重器械),对两段分别进行整体吊装。

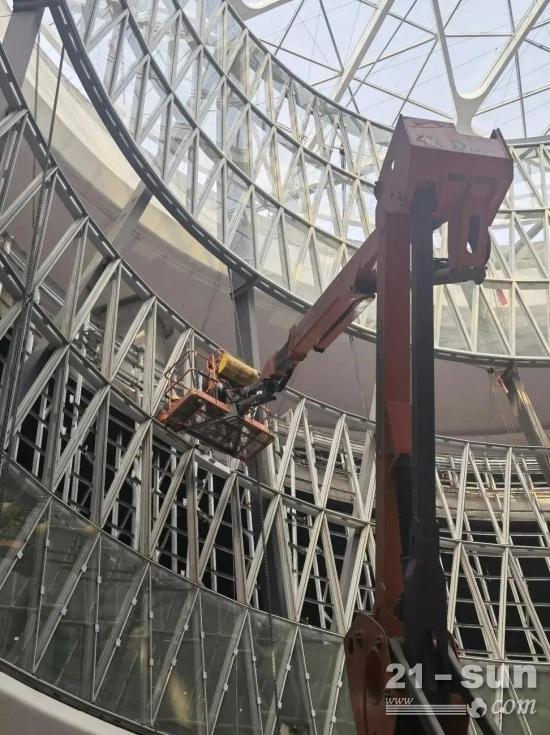

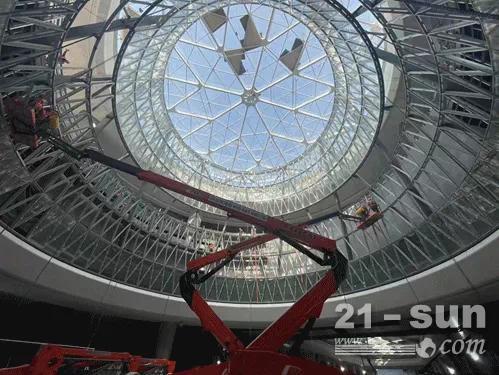

最后,用曲臂车拼接两段结合处玻璃。

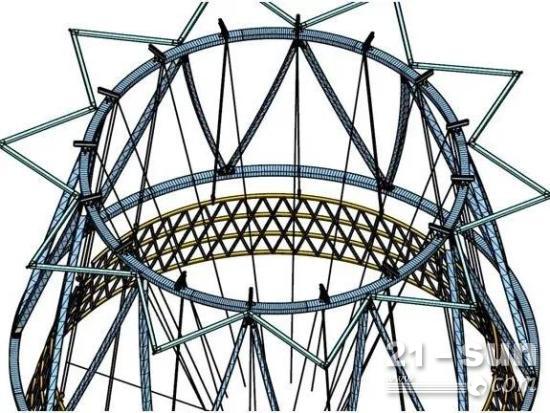

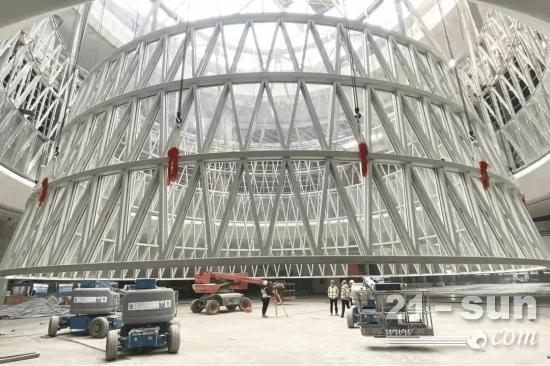

经过受力计算共设置16个吊点,将基层龙骨与面层玻璃进行整体吊装,吊装最大的板块重达41.5吨,起吊高度为16.8米,这在装配式施工中极为罕见!

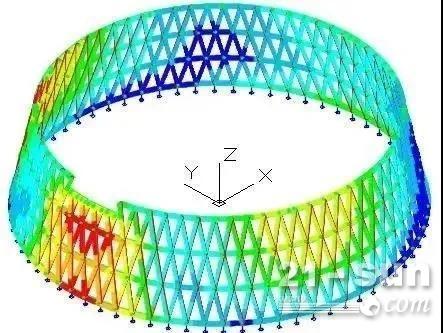

受力分析

为让外幕墙装饰效果完美呈现,在吊装过程中,测量工程师使用全站仪,全程进行数据跟踪,动态调差。初步完成后,进行数据复核,保证每一块玻璃的进出偏差在3毫米以内。

昼夜鏖战奋勇争先

当天上午10点10分,吊装正式开始,42名工友分散于16个吊装点。通过管理人员的统一指挥,协调有序进行吊装,每拉动主链200米,帷幕仅提升1米,整个吊装共计拉动主链3500余米。经过近15小时的鏖战,中庭下挂帷幕顺利完成吊装。

亚运年项目建设“开门红”

1月16日,中庭下挂帷幕成功吊装。

1月20日,项目人防工程;作为浙江省建筑面积最大的人防工程通过验收,为萧山机场项目2022年的施工生产。打响“开门红”,向着5月试运营的目标攻坚冲刺。

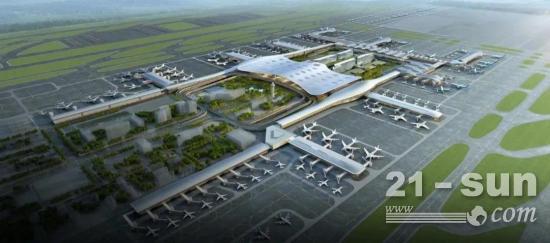

杭州萧山机场三期交通中心项目,为全国机场类在建规模最大的GTC综合交通换乘中心,总建筑面积64万平方米,是2022年杭州亚运会的重要保障工程,建成后将成为亚太门户枢纽和国家综合交通枢纽。
