我们将分享的2021年第十则是DRF450正面吊大臂无动作的快速维修案例。

作者：烟台国际集装箱码头有限公司 王军

故障描述

DRF450正面吊大臂无动作，显示屏出现故障代码115、116、117、118、137、138、139、140。

故障排查

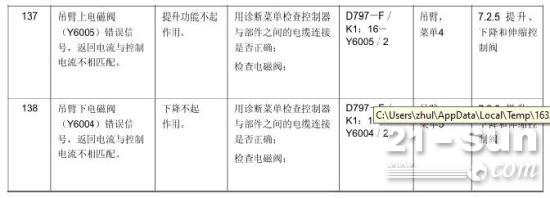

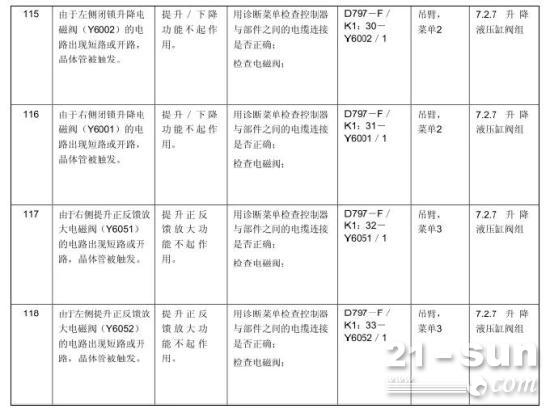

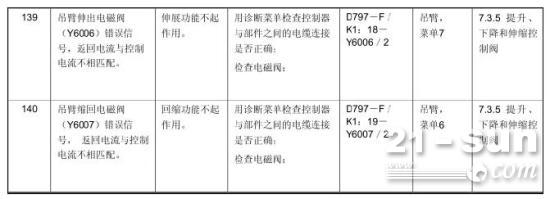

1. 查阅卡尔玛机车故障代码表，如下：

2. 根据以上故障代码描述，机车同时出现多个电磁阀故障报警。暂时先排除多个电磁阀同时故障的可能，考虑这些故障报警的电磁阀都是由D797-F控制，需要确认D797-F电源工作是否正常。检查D797-F电源保险丝正常，D797-F电源指示绿灯正常。

3. 进入机车控制系统诊断菜单BOOM一栏，进入菜单2，发现做吊臂动作时 各开关电磁阀状态正常，那么为什么还有电磁阀故障报警呢？

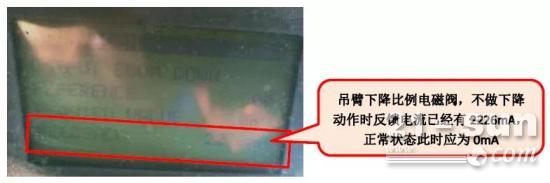

4. 进一步查看吊臂比例电磁阀菜单4、5、6、7，发现吊臂起升、下降、伸出、缩进比例电磁阀在不做动作时都有反馈电流。

5. 检查D797-F线束，未发现有短路或断路现象，检查航空手柄正常，检查比例电磁阀测量电阻正常。

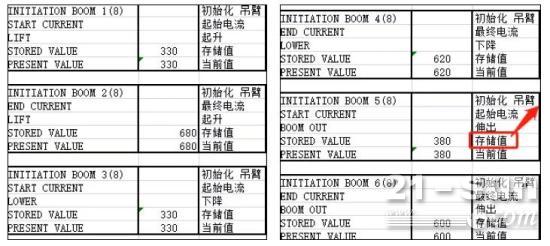

6. 进入初始化BOOM菜单，看到吊臂动作的存储值全部丢失，且无法重新设置，判断为D797-F控制器损坏。

解决方法

更换新控制器D797-F后，重新设定初始菜单内的存储值与当前值，并重新校准秤重系统后，故障消除。

案例总结

在维修机车同时出现多个故障代码的故障时，需检查这些故障代码的关联性，同时了解机车控制系统工作原理。如此次故障是因吊臂的反馈电流严重超出设定范围，如无外围线路故障，基本可判定为控制器故障，导致多个故障代码出现。正确分析故障起因，会减少排查故障的时间。

同时，再次强调对机车电控系统保护的重要性，此类控制器禁止带电拔插；在机车进行焊接作业时，必须要拔下控制器所有插头，避免大电流窜入控制器内部造成损坏；禁止用高压水枪冲洗控制器。
