XKM201是用于加热器系统上可独立使用的带有显示、采集、控制等功能的模块；XKM201用于启动和关闭安装在汽车内的风暖加热器或附加设备，主要功能为两路输出控制加热器开关，采集闪码信号指示加热器的各种报警状态，采集环境温度用于自动调温控制，通过自带的物理按键实现控制信号与电压模拟量信号的输出，查阅液晶显示相关控制信息和报警信息。

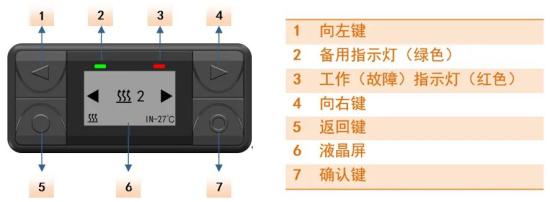

按键说明：
按键采用硅胶材质，图案部分为凸起，便于在光线弱的情况下识别按键功能，红色与绿色指示灯没有点亮时，不可见。
技术指标
工作温度：－41 ℃～+70 ℃。
电压范围：标称电压为DC24V。
正常工作电压范围：DC 12 V～32V。
3
操作指南
3.1 显示控制模块的开机与关机。
3.1.1 系统第一次接通电源后，显示屏会出现“已上电”1秒，表示电源已接通。

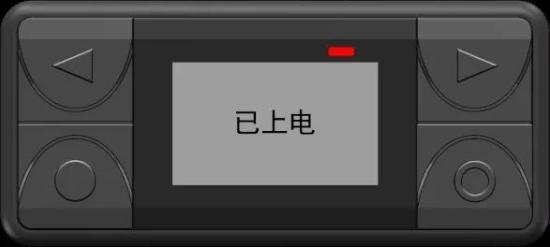

▲上电界面
界面描述:
显示控制模块的电源通电后，液晶屏显示“已上电”1秒。
3.1.2 长按“确认键”2秒，模块执行系统开机。
3.1.3 液晶屏点亮，界面显示{开机界面}，等待几秒后，XKM201接收到加热器开机反馈，红色指示灯会点亮1s，加热器进入正常开机状态。

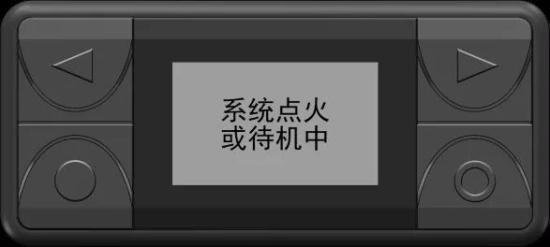

▲开机界面
当加热器进入正常工作状态后，红色指示灯长亮，液晶屏切换到{默认界面}。

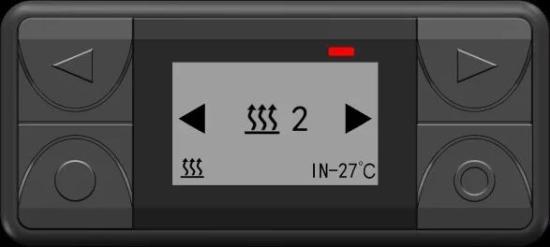

▲默认界面
如果执行开机操作后，加热器无反应或XKM201未检测到加热器开机反馈信号，液晶屏切换到{信号丢失界面}。此时请按说明进行关机操作，关机后断开电源并检查相关线路。

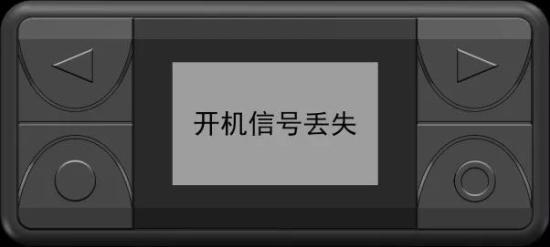

▲信号丢失界面
3.2 控制模块的自动调温功能。
3.2.1 在“默认界面”下，短按返回键，可进入自动调温控制设置界面。

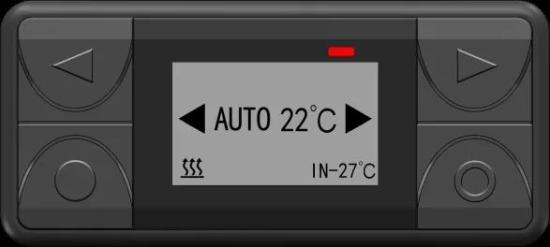

▲自动调温控制
在自动调温控制界面，短按左右键，中间温度开始闪烁，此时可对自动调节温度进行调节，设置到需要的温度后，短按确认键，此时中间温度数字停止闪烁，设置成功，再次短按返回键，可返回“默认界面”。
3.2.2 加热器默认自动调温值为22℃，即；当温度传感器监测环境温度大于等于22℃时，控制模块自动按加热器第1挡控制模拟信号输出；当环境温度小于22℃时，控制模块自动按加热器第3挡控制模拟信号输出。
