一种采煤机炮锤破碎装置

扎赉诺尔煤业有限责任公司社保部

一.项目背景

煤矿采煤机在割煤运行的过程中，经常产生片帮的问题，导致一些大块煤掉落到刮板运输机上，并在刮板机刮板的带动下，堆积到采煤机的一端，使后续的煤炭无法在采煤机底部通过，这就需要降低采煤机的行走速度，用采煤机破碎机破碎完堆积的煤块后，采煤机才能再次进入正常的行走和割煤状态。

二.工作原理

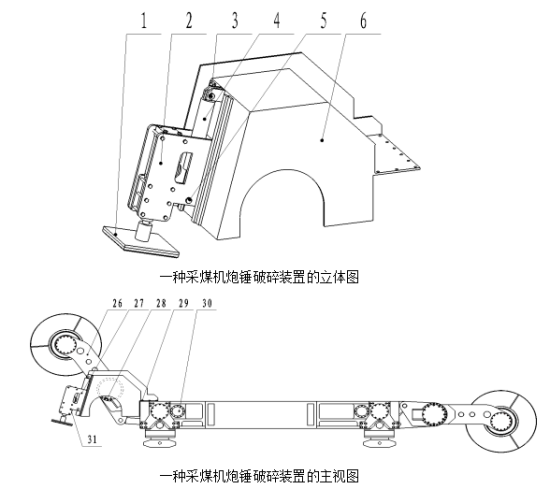

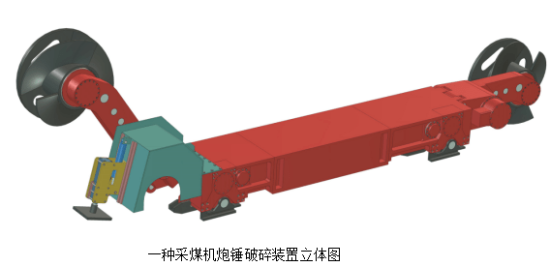

一种采煤机炮锤破碎装置安装在采煤机牵引部端头，连接框架6跨过采煤机的截割电动机28，连接框架6构成的空腔可容纳摆动到上、下极限位置的截割电动机28，截割电动机28在随截割部26摆动到水平点和最高点的过程中，仅和导轨固定板15以及第一壳板16的内壁相邻但不接触。

使用时，操作多路换向阀，将炮锤2移动到指定高度，在采煤机调高泵站油泵的带动下，炮锤2形成冲击动能，对途经破碎盘1的大块煤实现破碎。炮锤2的工作位置可根据需要进行调节，并且，当遇到炮锤2不易破碎的大块煤时，可利用千斤顶4将炮锤2提起，然后再压下，利用千斤顶4的压力通过破碎盘1直接将大块煤压碎。

三.实施方案

一种采煤机炮锤破碎装置包括：破碎盘、炮锤、千斤顶和连接框架；所述破碎盘设置在所述炮锤的冲击端下方，能够在所述炮锤的带动下运动；所述千斤顶设于所述连接框架一侧，其上端与所述连接框架连接，下端与所述炮锤连接，两侧设有平行的导轨，所述炮锤通过所述导轨设于所述连接框架，能够在所述千斤顶的带动下沿所述导轨在所述连接框架表面滑动；所述连接框架设有用于安装在采煤机牵引部端头的空腔和连接板，该装置具有两种不同工作形式，具有安装拆卸方便，传动机构简单，耗能低的特点。

四.经济效益

1.一种采煤机炮锤破碎装置,是用油泵驱动液压破碎锤形成的冲击动能对大块煤实现破碎，将传统用截齿逐层切割大块煤，改变为用高频振动冲击大块煤，破碎大块煤的效率在提升，节能效果比较好。

2.该装置结构件少，传动机构简单，没有回转运动，其制造成本也低于现在应用的采煤机破碎机。

3.可以减少了煤块堆积的概率，提高采煤机的牵引速度，经济效益比较好。

发明人简介

李巍，本科学历，助理工程师，2013年参加工作，至今已有“管道堵漏装置”，“托辊筒体加工机”，等12项技术被中国专利局授予专利权，另有一项技术被评为中国华能集团公司职工技术创新一等奖，该技术同时被评为中国能源、化工、地质总工会职工技术创新一等奖，还有一项技术被评为中国华能集团公司职工技术创新优秀奖，该技术同时被评为中国能源、化工、地质总工会职工技术创新三等奖。
