随着东京夏季奥运会的落幕，奥林匹克再次进入北京时间。

北京冬奥会的场馆建设也进入了尾声。除了设施齐全、设计合理、智慧生活等特点，再生骨料等环保建材的使用也成为了冬奥会场馆的一大亮色。那么，再生骨料和天然骨料有哪些区别呢？

再生骨料的来源及用途

在建筑垃圾拆除过程中，产生的废混凝土、废砖石等物质，是再生骨料的主要料源。经过加工之后，建筑垃圾再生骨料可以替代天然骨料，作为工程建设材料用于不同领域中。如，再生混凝土、砂浆、砌块、砖、板材等应用于建筑工程；再生透水混凝土、透水砖、无机混合料、级配碎石、回填材料等应用于市政交通工程；再生骨料作为渗蓄材料用于海绵城市建设领域；再生混凝土制品用于地下管廊等。

再生骨料与天然骨料的区别

杂物含量

由于再生骨料的主要来源是建筑垃圾破碎加工，可能会混入金属、塑料、沥青、木头、玻璃等杂物，成分相对复杂，与天然砂差异比较大。

密度与吸水率

再生骨料的表观密度、堆积密度要小于天然骨料。再生骨料中水泥砂浆含量较高，表面较天然骨料要粗糙很多，且由于废混凝土块在破碎等处理过程中内部产生了大量的细微裂纹，吸水率比天然骨料要大很多。国内试验中常用的是添加高效减水剂或高效塑化剂，还有增加附加水两种方法来处理。

压碎值与坚固性

再生骨料成分复杂，包含原石子、砂浆包裹的砂石、砖渣、杂物等，因此较天然骨料压碎损失值较大，坚固程度也与天然骨料存在一定差距。

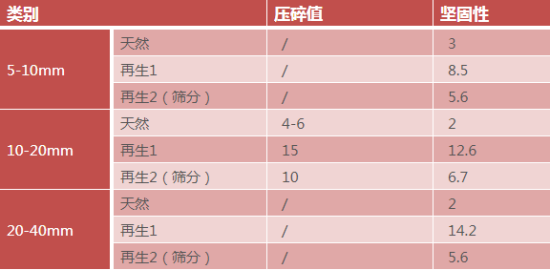

但从上面表格数据中，我们可以看出，再生骨料2（经筛分后）已经符合了GB／T25177—2010《混凝土用再生粗骨料》中压碎指标I类的要求（<12%），再生1符合Ⅱ类要求（<20%）。

虽然，再生骨料与天然骨料性能仍存在较多差异，但经专业处理过的骨料，杂物含量低，堆积密度较大，与天然骨料的各项指标很接近，能符合相应应用标准。在保证质量的前提下，再生骨料制备的再生混凝土能够降低预拌混凝土的成本，节约原材料，减少了自然资源的开采，使建筑垃圾变废为宝，有利于资源环境的可持续发展，对加强生态文明建设具有重要的推广意义。

从1932年刘长春代表中国出席第十届奥运会，到2008年北京夏季奥运会惊艳全世界，再到2022我们将和世界再次相约北京，奥运精神代表的从来都不仅仅是金牌，而是不断超越、不懈努力和永不服输、顽强拼搏。漫漫征途，南方路机要秉承的便是这种奥运精神，保持顽强拼搏的冲劲，勇做大无畏的探索者、创新者，做专做精，不断创新，推动工艺优化和技术升级，在建筑垃圾再生循环利用领域持续发光发热，助力实现“有限资源，无限循环”。
