1. 改进原因

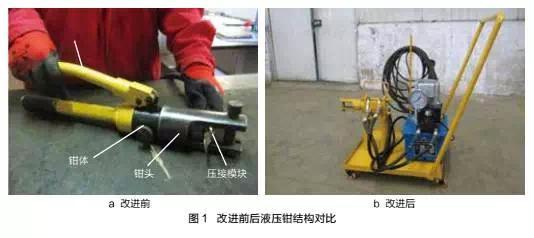

手动液压钳是电力工程中将电缆接线端子压接在电缆线头上的专用液压工具。其主要由钳头、压接模块、推杆、钳体和施压手柄等组成，如图1a 所示。施压手柄安装在钳体上，压接电缆接线端子时，手动按压施压手柄，压接模块可将接线端子压接在电缆线头上。我们在使用中发现，该手动液压钳存在以下2 个问题：一是对接线端子的压紧力度不可控，造成压接质量参差不齐；二是压接线径较大的接线端子或进行大批量压接时，劳动强度大、工作效率低。

2. 改进方法

为提高压接质量和工作效率，减轻劳动强度、节约时间成本，我们决定对手动液压钳进行改进。经研究，我们决定将手动液压钳改进为电动液压钳，主要改进方法如下所述。

手动液压钳的钳头与钳体通过螺纹连接，我们将钳头与钳体从螺纹连接处分离，只保留钳头部分，施压手柄随即取消。选用薄型液压缸作为施压装置，该薄型液压缸缸筒内径为 32mm、行程为 50mm。

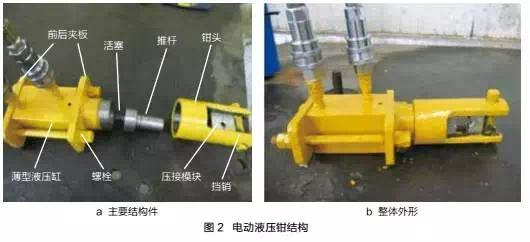

薄型液压缸缸体由前、后压板和 2条 M12 的加长螺栓固定，前压板前面设有螺纹，通过该螺纹与液压钳钳头连接。薄型液压缸活塞杆与推杆通过 M10 的螺栓连接，该活塞杆可推动推杆及压接模块，在挡销的阻挡下通过压接模块将电缆端头压紧，确保压紧力水平传递。如图 2 所示。

薄型液压缸的动力为小型电动液压泵站，其输出压力为 0 ～ 100MPa，可通过操控手柄控制工作压力。液压泵站设有压力表，可显示薄型液压缸输出压力。该泵站通过进、回油管与薄型液压缸形成回路，实现薄型液压缸活塞杆伸缩，即压力传递与卸荷。

液压钳、小型电动液压泵站安装在推车上，形成整体式结构，便于移动作业，整机质量为22kg，如图 1b 所示。

3. 使用方法

首先，接通液压泵站电源，按下启动按钮，液压泵站开始工作。其次，将接线端子套装在电缆线头上，并将接线端子置于压接模块钳口中心位置。再次，顺时针扳动液压泵站操控手柄，薄型液压缸活塞杆通过推杆推动压接模块，压接模块将电缆端子压住，操控手柄回位，完成准备压接工作。然后，顺时针缓慢扳动操控手柄，观察压力表油压达到 70 MPa 时停止，此时电缆端头已被压紧，将操控手柄回位，完成电缆端子的压接。最后，逆时针扳动操控手柄，薄型液压缸活塞杆回缩，带动推杆使压接模块钳口分离，并将操控手柄回位，完成全部压接作业。

4. 应用效果

改进后的电动液压钳减轻了作业人员的劳动强度，提高了工作效率。其液压系统压力可通过压力表即时显示，并在作业过程中随时控制，有效保证了压接接线端子质量。压接模块可根据线径尺寸合理选择，更换简便快捷。该液压钳采用整体式设计，移动方便，不受作业场地限制，可应用于各种工作场所。
