近日,由铁建重工和中石油管道局四公司联合打造开挖直径为2.76米的超小直径泥水平衡盾构机在铁建重工长沙第二产业园顺利验收。

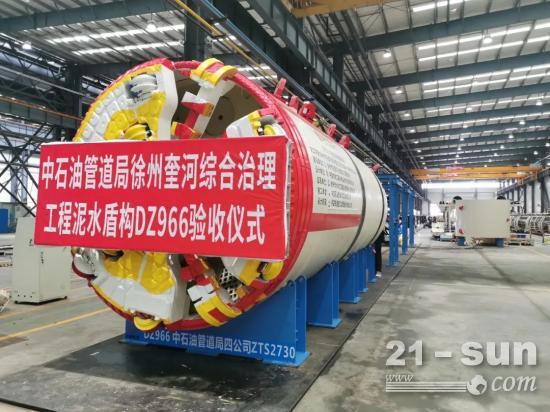

“奎河力行号”验收
这台“袖珍型”盾构机整机长度约100米,总重量约140吨,是迄今为止我国研制的最小直径泥水平衡盾构机,该设备出厂后将参与徐州市区奎河综合整治工程管道建设。
奎河综合整治工程(苏堤路~袁桥闸)施工1标段位于江苏省徐州市,污水截污干管自苏堤路沿奎河至建国西路,截污干管沿河敷设,管道总长度约1433米。该隧洞埋深约10米,主要穿越地层为黏土、含砂姜黏土、中风化~微风化石灰岩,隧道埋深浅、地质条件复杂、且转弯半径小,施工难度大。
为满足项目施工需求,盾构机进行了一系列针对性设计:锥破式滚刀刀盘,可有效开挖硬岩地层,并对渣土进行破碎;高精度仿形刀,可对隧道进行定向超挖,方便盾构机小转弯施工;球形双铰接盾体,可以有效控制主机分段间的铰接角度,拟合小转弯曲线;低净空管片吊运系统,可以在有限的空间内实现盾构管片的转运;同时针对小直径隧道特殊设计了超小型管片拼装机、集成化人舱、管路延伸装置、侧布式台车等多种设备,使仅有2米直径的圆形空间得到合理、充分利用,既能满足施工需求,又能为施工人员创造一个相对宽松的工作空间。

领导合影
“奎河力行号”的成功验收,是盾构机直径小型化的又一座里程碑,标志着我国盾构机设计和制造水平的提升和跨越,为我国盾构机核心技术的发展积累了宝贵的经验。
