产品简介
18t 纯电动洒水车
程力牌新能源纯电动洒水车产品概述
该款 18 吨纯电动洒水车是我公司开发的全新一代环卫产品，采用我司自研 CL1180JBEV 型二类载货汽车纯电动底盘改装。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动洒水车专用底盘。我司自研专用车底盘具有的优势及特点：
该款 18 吨纯电动洒水车是我公司开发的全新一代环卫产品，采用我司自研 CL1180JBEV 型二类载货汽 车纯电动底盘改装。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调 研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的 一款纯电动洒水车专用底盘。我司自研专用车底盘具有的优势及特点：
1. 专用底盘
整车设计按照洒水车上装结构、功能、作业模式进行专用化设计，实现底盘零改制；
2. 大数据分析整车使用工况
根据洒水车实际使用工况，量化整车轴距、电量、尺寸等参数需求；
3. 整车 CAE 分析、轻量化设计
整车经 CAE 分析优化，实现整车轻量化，同等电量配置行业最轻；
4. 底盘上装融合设计
底盘与上装集成式散热系统，自主开发集成式热管理机组，实现整车电机电控、动力电池、上装 动力单元散热和驾驶室空调功能；上装与底盘融合设计，系统集成度高，故障率低。
5. 智能辅助驾驶系统
整车具备 360 环视、定速巡航、制动能量回收、ASR 驱动防滑、HSA 坡道起步辅助、4G 远程监控、北 斗定位、智能语音播报、DMS 行为监控系统、驾驶员疲劳检测、FCW 前向碰撞预警、LDW 车道偏离预警、 作业参数实时显示及在线监控、数据图像上传等多种智能化功能；
6. 多模式作业
整车具备前喷、对冲、后洒、侧喷、绿化水炮、上下降尘喷雾，外接手动喷枪等多种作业功能， 均可单独或组合使用，罐体有效容积 10.2m³，同级别行业最大；本产品即可用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业 车辆使用，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
主要技术参数
主要结构及性能特点
3.1 罐体
1) 罐体材质优良：水罐罐体采用优质高强度碳钢材料焊接而成。
2) CAE 分析受力分析：罐体采用椭圆罐体，根据实际工况及受力情况，进行 CAE 仿真模拟试验全面分析，罐体结构设计更科 学合理；
3) 自动化生产工艺：采用自动化焊接线生产，以高精度的自动化生产作业代替人工作代替人工作业，罐体焊缝均匀一致， 经久不漏。
4) 防腐工艺先进：
?罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；
?内壁采用进口环保防腐漆处理，耐用更持久；高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。
5）结构强度好：罐体内设置防波机构，用来减轻洒水车运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的 刚性。
6）安全设计：罐体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵 寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。
3.2 水路作业系统
1) 整车工作原理（低压水泵系统）：利用定制开发低压水泵驱动电机驱动低压水泵 ，产生具有一定压力的大流量水流,分别利用前鸭嘴喷 嘴、对冲喷嘴和后洒喷嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、前遥控洒水炮（选装）、 上下喷雾装置（选装）、手动软管卷盘（可接手持喷枪）实现对道路、墙面的冲洗和应急消防等功能。
2）标配及选装功能：
?标配：前鸭嘴、对冲、后洒、绿化洒水炮，手动软管卷盘；
?选配：后侧喷、上下环形喷雾、前遥控水炮；
3）低压清洗洒水系统：

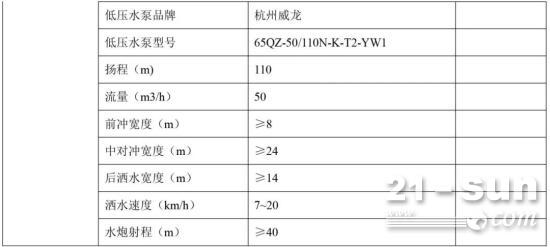

?低压水泵性能优异，低压水路使用铸铁水泵,流量达到 50m³/h，扬程达到 110m，可为低压洒水系统提 供充足压力和大流量的水源；
?控制便捷，各管路喷洒口（除后洒水炮）标配采用气控球阀控制开关，操作方便，实用性强。
4）功能介绍：低压冲洗部分由左右前喷、圆锥后对冲、左右后洒、上下喷雾，绿化水炮等装置构成，喷嘴、喷头、 水炮等部件采用行业领先品牌零部件，前鸭嘴带万向节结构，上喷雾喷头采用不锈钢高压喷头，手动软管 卷盘可外接手持喷枪作业，配置标准消防接口加水管，水泵进水口带金属过滤三通阀，水泵出水口带外接 水管球阀，主管路中最低点设置放水球阀，满足冬季放水需求。
图 1前喷（带万向节）
图 2对冲后洒
360°旋转的后置水炮，可设置成柱状或雾状出水，最远射程超过40米；
图 3绿化水炮
图 4手动软管卷盘
5）选装配置
3.3智能化控制系统
图 5 控制系统拓扑图
1）专用工作装置系统采用 CAN 总线控制系统，可实时显示工作状态，并可通过旋钮实现调速控制；
2）设置有低水位语音报警装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；
3）标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量；
图 6 动力单元
操控盒
采用旋钮操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；
图 7 操控盒
语音播报器
可以用于播放音乐，具备多种的语音提示和音乐报警，准确播报各种安全提示和故障点。
3.4 装载能力强
整车设计采用 CAE 有限元分析，不仅使各部件满足强度和刚度要求，且降低了自重，整备质量 7650kg，远低于市场竞品 9500+kg，一次性能够装载更多水，单次作业时间更持久。
3.5 洒水车专用底盘
采用我司自研 CL1180JBEV 型二类载货汽车纯电动底盘。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动洒水车专用底盘
1)底盘上装协同设计性能优异：底盘和上装整体设计和制作，上装底盘结构融合设计，底盘预留装配空间和接口，不破坏底盘结构与防腐性能，匹配度更高，性能更优异；
2)三电系统先进：我司自研底盘三电系统采用高度集成方案，针对环卫应用场景特调控制软件参数，综合系统效率超过 90%，处于行业先进水平。
3)安全程度高：
●三电系统安全：
纯电动车型严格执行防火、防水、防触电测试，保证车辆在正常运营情况下不能出现由于电池原因导致车辆的安全事故，从而保证乘驾人员安全。
①电池：
a.选用公认安全的磷酸铁锂电池，材料稳定；
b.防护等级高，电池防护等级 IP68+IP69，达到行业内先进水平；
c.24 小时主动监控系统，能全时域监控和评估电池安全。
②电机：
a.驱动电机防护等级达 IP68，下雨不影响作业；
b.电机采用抗凝露结构设计，提升电机对坑洼、砂石、积水等糟糕路面的适应性，保证电机在高寒、
高湿的环卫工况下作业安全。
③电控：
a.采用高集成度五合一控制器，安全性能大幅提升；
b.控制器防护等级达到 IP68，安全可靠，保证在下雨天工况下作业安全。
●辅助驾驶系统：具备 360 环视、定速巡航、制动能量回收、HSA 坡道起步辅助、4G 远程监控、北斗定位、作业参数实时显示及在线监控、数据图像上传等多种智能化功能；
4）三级验证产品可靠：整车通过零部件（如：电机、电控、动力电池）、系统（如：制动系统、转向系统、悬架系统）、整车三级体系认证，整车经过 10 万公里可靠性验证，保证车型可靠耐用；
5）车架电泳防腐工艺更耐用：基于环卫车辆作业工况，底盘车型车架采用电泳工艺。电泳涂层耐盐雾性大于 720 小时，在正常使用工况下，6-8 年不发生穿孔、锈烂等结构性腐蚀，更加耐用可靠；
6）省心：
●辅助驾驶系统：车辆标配 3-30km/h 定速巡航、蠕行等功能，减少驾驶人员长时间踩踏油门的机会，能有效的提升驾驶者行车体验和缓解脚部疲劳；
●电机免维护技术：独创电机轴承 8 年免维护技术（目前适用于直驱结构），远超目前行业 3 年的免维护平均水平；
●快充技术：车辆配备快充技术，最快 1.5 小时充满；
7）采购渠道一体化品控高：关键零部件、易损件、维护保养件的品牌/型号同一采购，维修/维护更便
捷；
8）传动系统适配设计：根据环卫车城市作业工况匹配驱动电机、变速箱、后桥，将驱动电机转速控制
在经济转速的同时兼顾动力性，更适合环卫工况；
9）驾驶舒适：
●驾驶室采用减震弹簧半浮悬置，提升乘员乘坐舒适性；
●主驾标配气囊减震座椅，带 4 向调节，有效提升驾驶舒适性，缓解长时间的驾驶疲劳；
●标配冷暖空调，提升驾乘感受。
10）超长质保验证省心：底盘整体质保 12 个月，优于行业平均水平。
市场优势
4.1 高性价比产品
1)洒水车专用底盘：本产品底盘采用我司自研专用洒水车底盘，底盘零部件、电池、电机、电控及其它零部件选型均根据洒水车实际使用工况及改装需求进行匹配设计，底盘性能经过充分验证，满足市场洒水车各种使用需求及工况，底盘成本优势巨大，市场竞争力强；
2)流水线上装生产：上装生产采用自动化焊接线生产，以高精度的自动化生产作业代替人工作业，上装成本价格优势大，比行业同类上装便宜 10%-15%。
4.2 定制化产品
本公司致力于打造新能源纯电动专用车一站式采购中心，为客户定制新能源专用车底盘及整车，满足市场客户的各种需求。
服务优势
区别于传统改装车，底盘与上装分别是不同的主体进行售后服务，存在责任主体不清晰、售后效率低下等问题。
本产品是整车一体化设计，对整车进行售后服务。通过大数据平台的故障诊断，可远程解读、识别故障，大大提高了售后服务的效率。
随车工具/备品备件
6.1 底盘随车工具
6.2 整车备品备件
