神钢SK-8系列挖机高低压传感器位置分布和相关故障排查方法
2024-01-04 14:57:54 来源:神钢挖掘机联盟      推荐品牌:神钢

挖机动作老是不得劲,故障代码滴滴响个不停,让挖哥们干活效率直线下降;不少挖哥向小编求助,今天小编就放个大招,为大家整理了神钢挖机高低压传感器故障代码以及解决方法,供您参考。

低压传感器故障多为挖机动作慢,无力,常会出现B字母开头的报警代码;而高压传感器故障为B和C字母开头的报警代码。

低压传感器作用:操作手柄在全形成扳动后,输出先导2次压力油,在被低压传感器感知的同时通向多路阀阀芯,低压传感器检测到操作手柄的先导压力,发出电子信号到机电控制器(CPU)进行计算,将计算结果发送到液压泵调节器,液压泵的斜盘倾角发生改变,液压泵的输出流量随之发生增减变化;机电控制器通过低压传感器的信号,感知驾驶员手的动作,从而进行相应的操作。

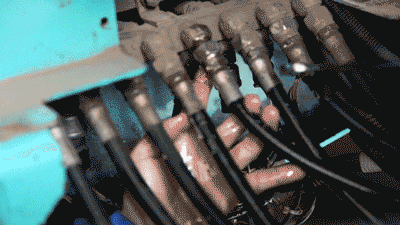

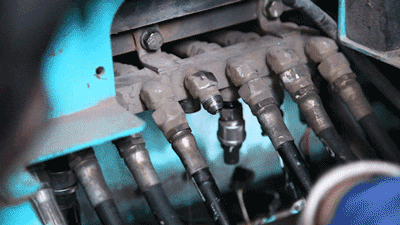

挖机传感器位置图

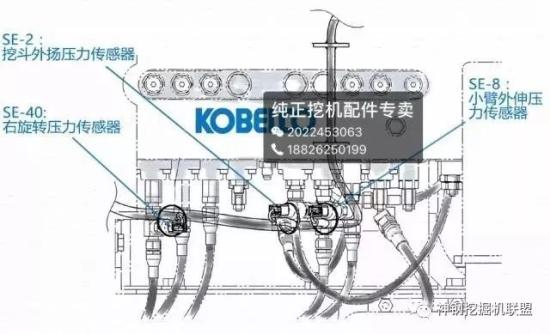

1.SK75低压传感器位置分布:

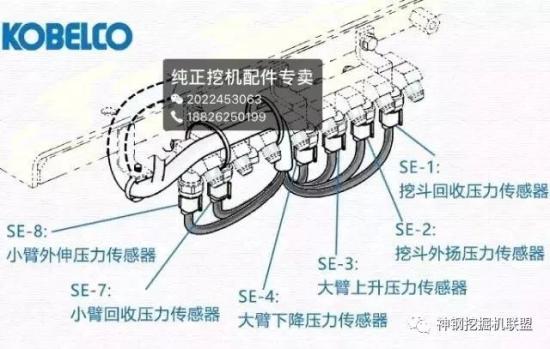

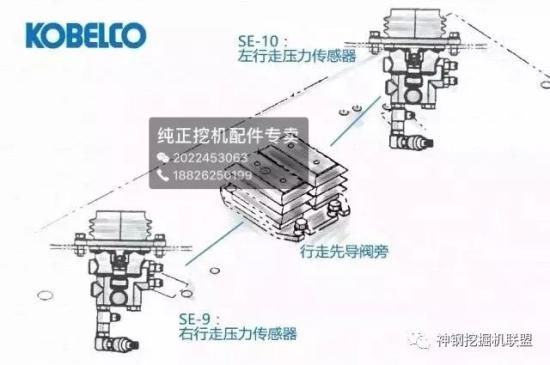

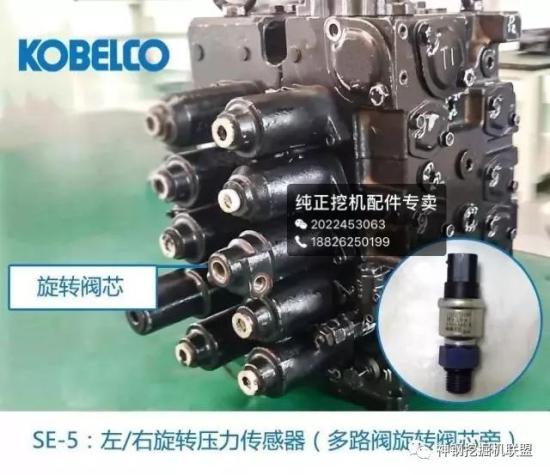

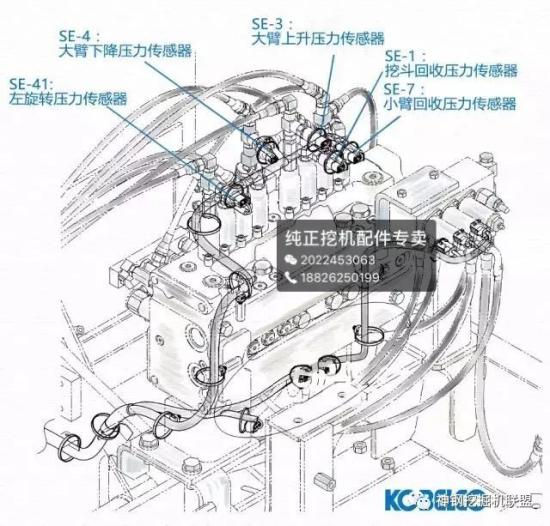

2.10-40吨级低压传感器位置分布:

注意:同机型的所有低压传感器都可以互换、互用。

高压传感器

挖掘机有两个高压传感器,分别是P1侧高压传感器和P2侧高压传感器,分别位于液压泵的P1泵和P2泵上。

高压传感器作用:在机电控制中,高压传感器用于泵流量控制、发动机马力控制、合流控制等。

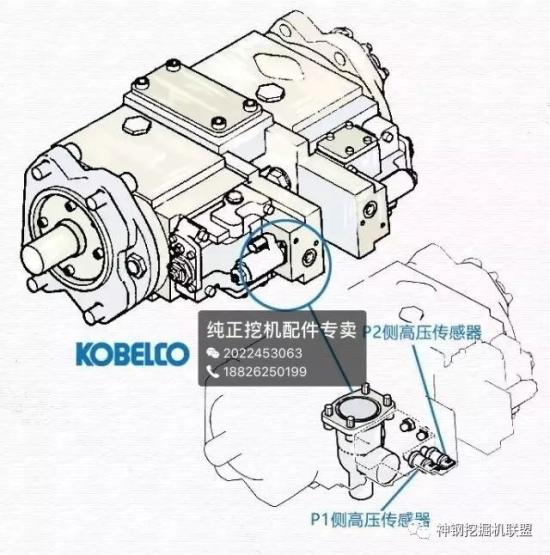

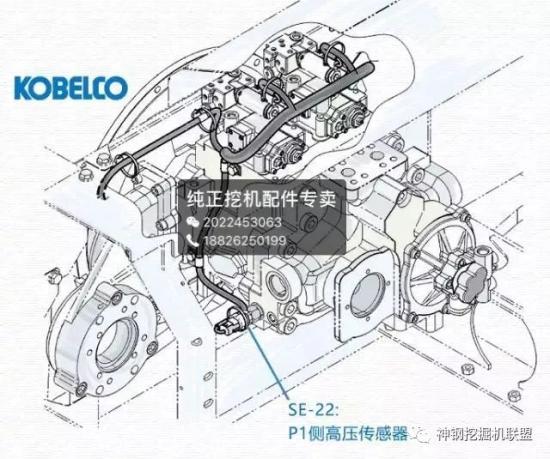

1.SK130/140高压传感器位置分布:

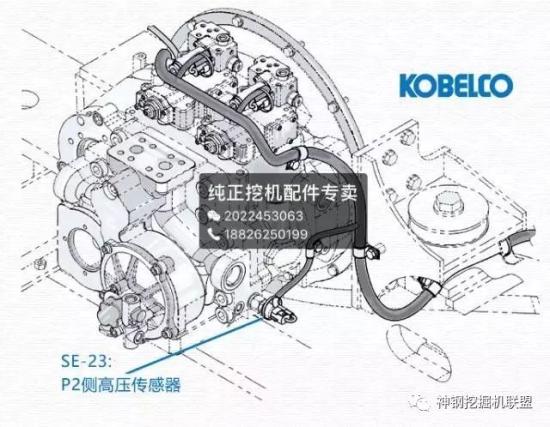

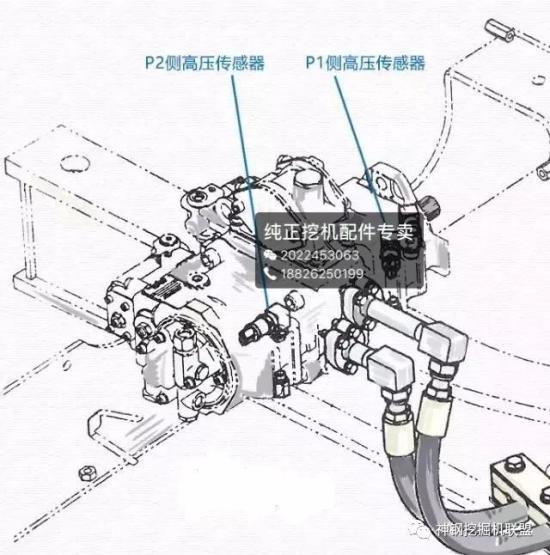

2.20-30吨级高压传感器位置分布:

3.40吨级高压传感器位置分布:

注意:同机型的两个高压传感器可以互换、互用。

PS:SK60挖机没有高压传感器和低压传感器

如果低压传感器、高压传感器的信号中断,则机电控制器将立刻变得无法进行状况判断,会影响相关的动作操作以及速度快慢;所以,出现故障时,建议及时排查解决。

报警分类排查方法

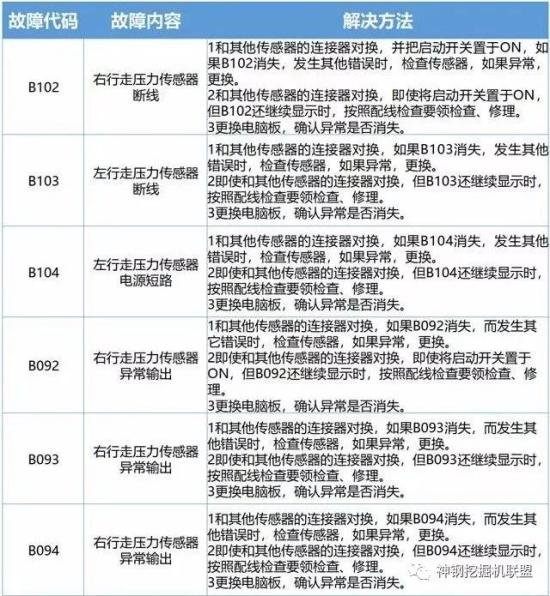

1.行走低压传感器

常见故障代码:B102/B103/B104/B092/B093/B094

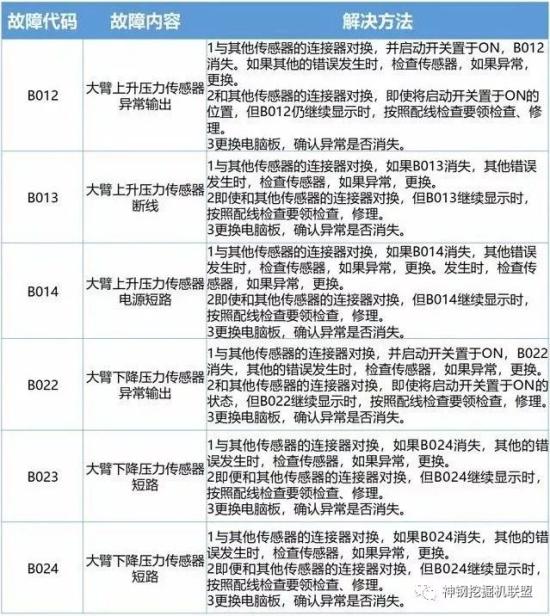

2.大臂低压传感器

常见故障代码:B012/B013/B014/B022/B023/B024

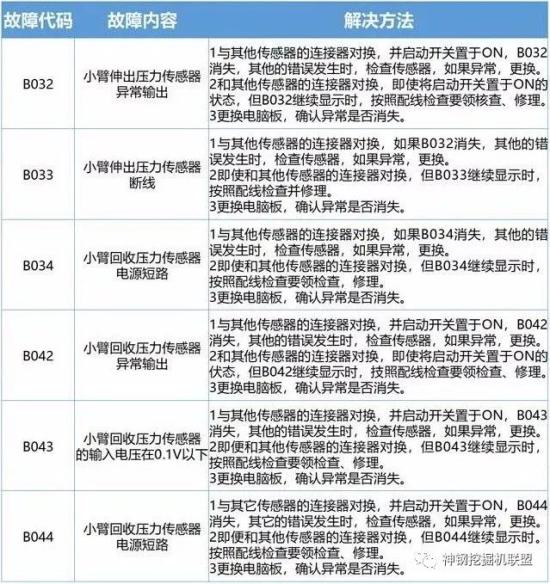

3.小臂低压传感器

常见故障代码:B032/B033/B034/B042/B043/B044

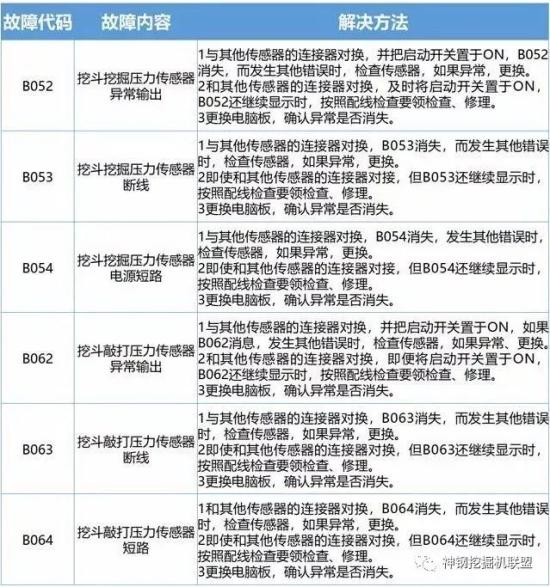

4.挖斗低压传感器

常见故障代码:B052/B053/B054/B062/B063/B064

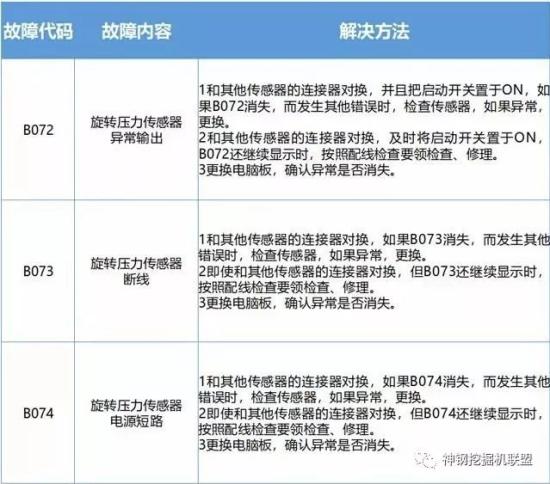

5.旋转低压传感器

常见故障代码:B072/B073/B074

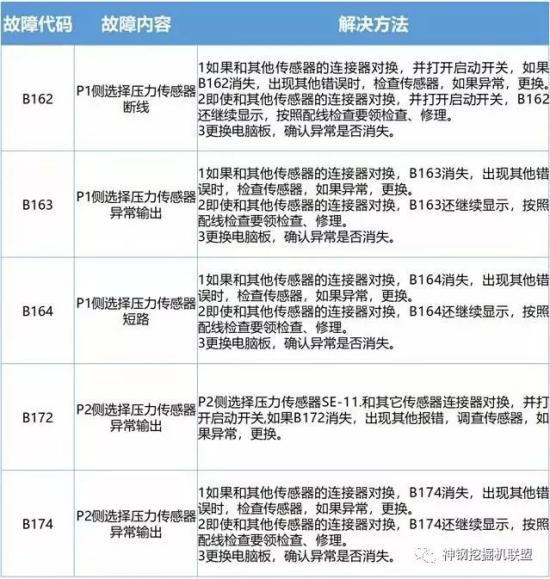

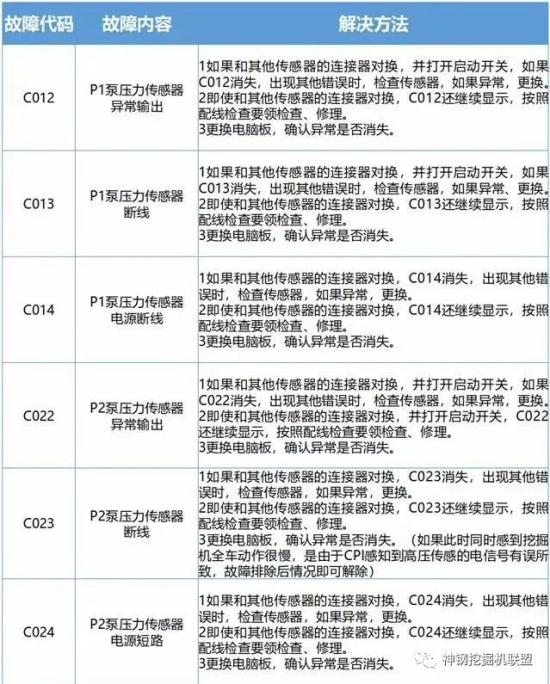

6.液压泵高压传感器

常见故障代码:B162/B163/B164/B172/B174/C012/C013/C014/C022/C023/C024

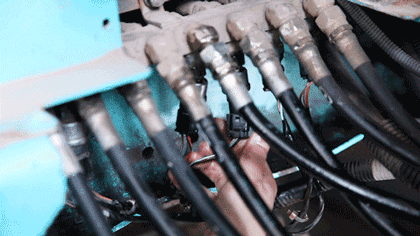

传感器更换步骤

拔出插头

拆下油管

拆下传感器

换上新的传感器
