旋挖钻机打桩时,应如何选取钻具?
2023-01-18 09:07:00 来源:旋挖钻机交流

今天和大家一起聊聊钻具,

钻具,在打桩时很关键,因为所有的钻进行为都要靠钻具来实现。

工欲善其事,必先利其器。

关于钻具

最常见的是双底捞砂斗

石头想取芯,用筒钻,

筒钻效率低,遇见极硬的,用牙轮钻,

干孔土层想高效率,用螺旋钻,

小孔径不好卸料,用体开式钻头俗称两半钻

沉渣太厚时,用清底钻

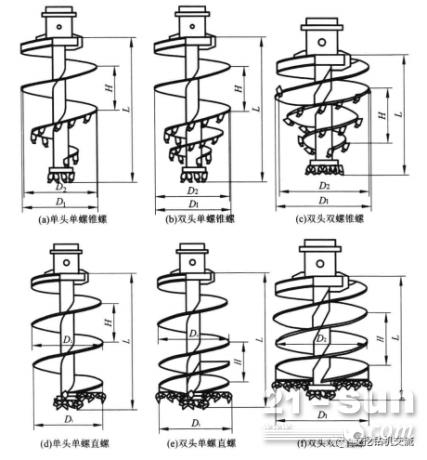

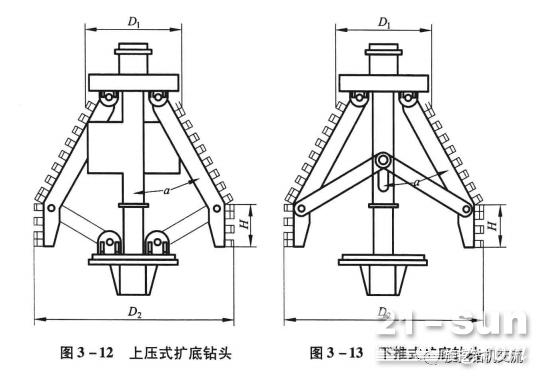

旋挖钻机钻具包括:捞砂斗、体开钻、螺旋钻、筒钻、全断面滚刀钻头、潜孔锤、扩孔钻和清底钻头等。

转自何清华《旋挖钻机设备、施工与管理》

打岩时,一般用筒钻,如果单价高,也可考虑牙轮钻,但一直以来我忽略了一个嵌岩钻具:螺旋钻。

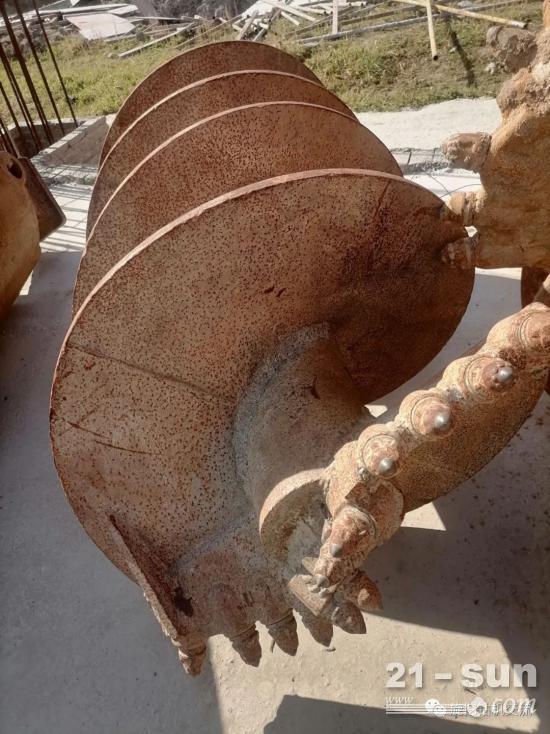

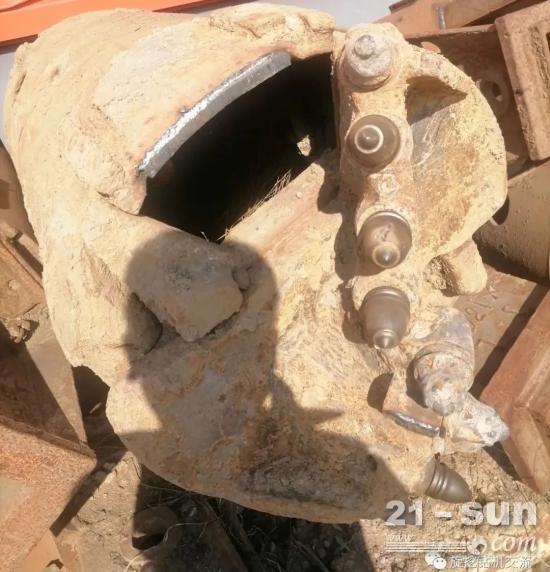

原以为只能打土,其实,螺旋钻也有专门嵌岩的,见下图。

嵌岩一般比较短,打土的,追求速度,尽量长,我见过长的螺旋钻近6米。

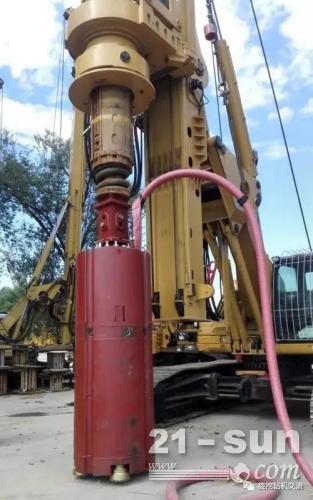

当然,遇见硬石头速度最快的当属潜孔锤,目前相对成熟的是气动潜孔锤,此外,还有液动潜孔锤。

潜孔锤有优势,有短板。

优点是:入岩快,垂直度好。

缺点是:需改造钻杆及钻机,费用高,改造周期长;气动潜孔锤粉尘大,需处理。

对于硬度比较小的第四地层、强风化层和少冰冻土层,钻比较松软的地层时,斗齿的掘进角应稍大一些,选取45°-60°为宜。

钻比较硬的地层时斗齿的掘进角应稍小些,选取25°-35°为宜。摘自三一科技丛书《旋挖钻机与施工技术》

钻齿角度决定着齿尖接触面积,从而影响接地比压,只有合适的掘进角度,进尺效率才能杠杠滴。

斗齿角度:40°-45°为宜,

截齿角度:45°-50°为宜。摘自王海《旋挖工法》

关于截齿的布置角度和间距,以下供参考:

1、截齿前角一般为40°-50°,既保证破岩效率,又防止截齿磨损。

2、当岩石强度较大时,适当减小钻头角度,减小钻进阻力;岩石强度小时,适当增加钻头角度,以达到最大的破岩效果。

3、两个相邻齿之间的距离不能大于13.5cm,否则入岩效果很难保证。摘自三一科技丛书《旋挖钻机与施工技术》

当然,还有一些特制钻头:简单常见的有组合钻,不常见的有体开筒钻、双层钻头等。

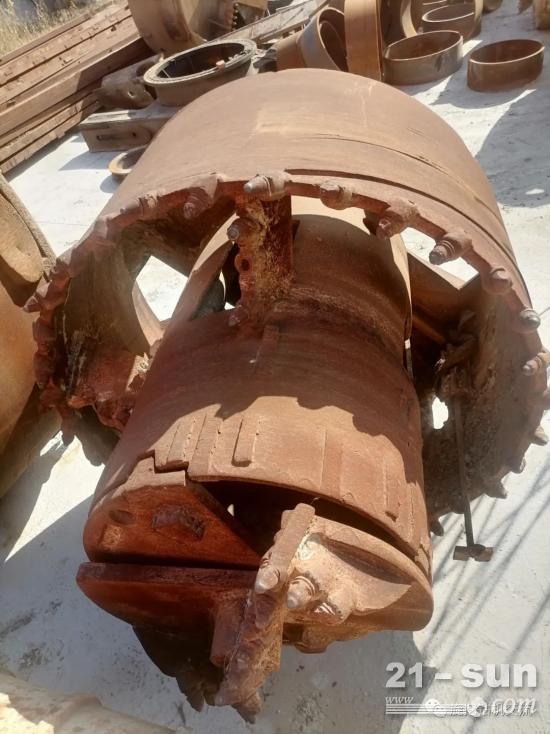

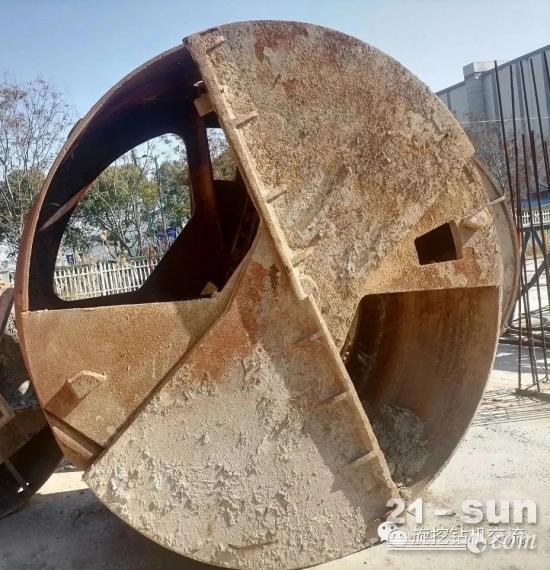

组合钻-图片来自做钻具朋友

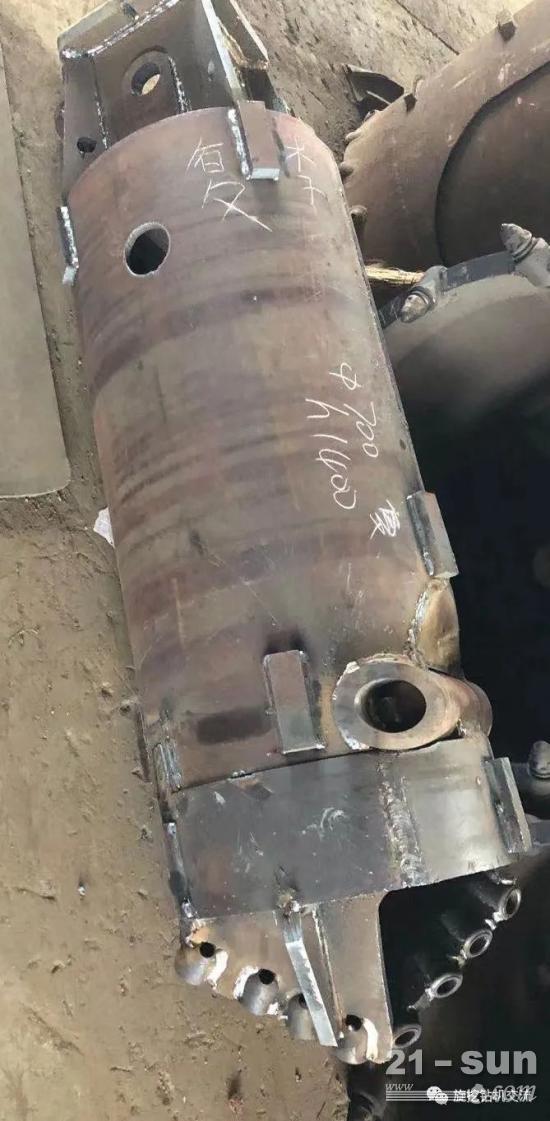

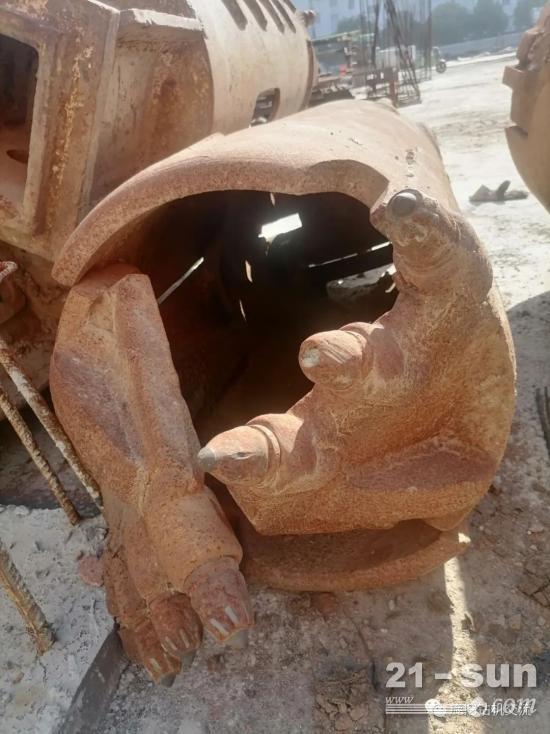

体开筒钻

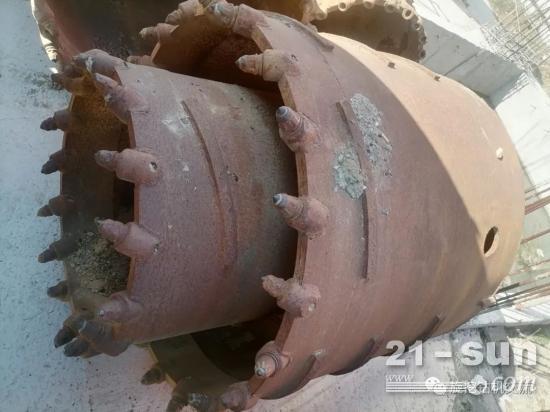

双层筒钻

双层钻头

常用钻具方套是200方头,小的有150,大的有250,当然还有更大的。

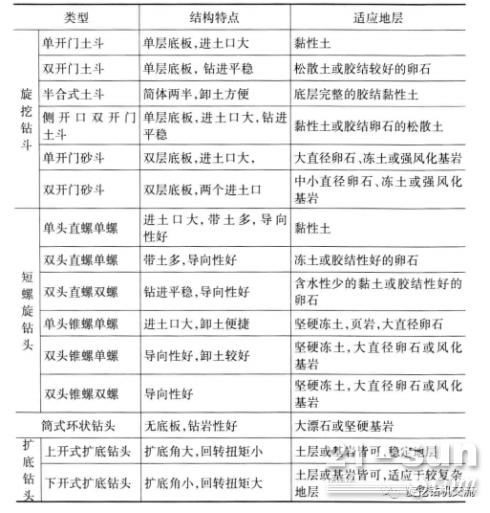

钻具结构特点与适应地层,参考下图:

转自何清华《旋挖钻机设备、施工与管理》

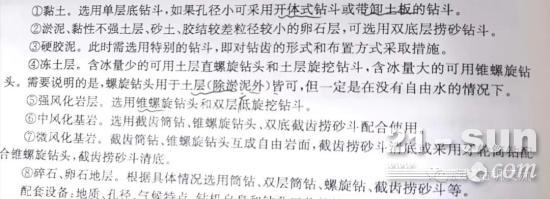

典型地层的钻头选用建议,参见下图:

转自三一科技丛书《旋挖钻机与施工技术》

没钻头干不了活,不合适干不快。

钻头多种多样,琳琅满目,不是说一定选最好的,尽信书不如无书。

钻具尽量优化,适合就好。

不能一味省钱,让现场用不合适的钻头,打不出产值;更不能一味追求最好,过度投入,导致施工成本过高,干一个活亏一桩买卖。

重点关注性价比,钱用到刀刃上。

一句话:效率要关注,成本要控制。
