陕汽重卡电子油门踏板维修及判定
2022-02-02 来源:雨淋沐风

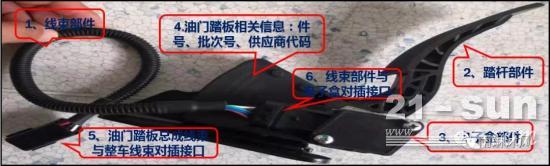

1.油门踏板各部件功能、名称介绍

各部件功能简介:

1.线束部件、起到连接整车线束与油门踏板总成,并传递踏板总成反馈电压的作用;2.电子盒部件、相当于踏板的“大脑”,关键 部位,起到转换和发送信号的作用;3.踏杆部件、受力部位,将人的踩踏动作反馈给电子盒,由电子盒将信号传递给整ECU;4.油门踏板相关信息,可以看出供应商信息、生产批次和产品零件号,避免使用错误;5-6、起到传递信号的作用。

2.油门踏板工作原理介绍

电子油门DZ97189570283工作原理介绍

电子油门需要ECU提供标准的5V电源,通过踏板内的电子传感器,将驾驶员脚踩踏杆的位移转化为电信号(APS1和APS2),通过总线传输给发动机控制器(ECU),由ECU根据电信号的大小以及其他部件状态,计算后控制发动机的油量喷射系统给发动机气缸喷油,合理的调整整车动力系统,实现驾驶员的驾驶目的。

3.油门踏板诊断与维修

(1)电子油门踏板诊断流程解读

维修人员在对故障判定前期,要求综合整车故障现象,初步确认引起故障的部位,对于非故障件,不能进行更换

注意:在判定油门踏板故障时,请先确认报修故障是否真实存在、是否还存在其他影响车辆行驶或发动机动力输出方面的故障存在,若存在,请先解决影响发动机动力输出或影响车辆行驶的故障,再检测油门踏板

(2)、电子油门踏板售后判定标准解读

售后旧件检测方法有两种:(这块只介绍万用表检测方法)

1、万用表分别测踏板信号1、信号2的满载值和初始值;

注意:在用万用表测踏板反馈电压时,要对踏板总成通电,不能断开线束与电子盒之间的连接进行测量,拔下油门踏板线束测电压只能测整车5V电压,不能测量油门踏板的信号反馈电压。可以从相应线束进线端进线引线测量。

2、各服务站均配有智多星系统,在此就不多做介绍,可以用电脑连接智多星,测量踏板信号值和油门踏板开度。

(3)、电子油门踏板旧件判定标准解读

每月旧件集中收回后,公司会对所有旧件进行统一的检测,使用的检测标准是和成品出入库检测标准保持一致。

注:在进行油门踏板性能检测前,请先检查油门踏板产品永久标识:DZ97189570283,供应商信息是否正确;外观是否存在破损、拆卸、错装,线束是否存在断裂,线束端子是否变形等现象。

(4)、电子油门踏板售后检测工具使用方法及判定标准

注意:在使用专用检测工具检测时,要注意产品件号,目前所使用的专用检测工具,只限于检测特定的一些产品,本文所讲解件号为:DZ97189570283的油门踏板。

4.针对车辆动力及车辆正常行驶过程中故障的FMEA(失效模式及后果分析)分享

国家对于车辆排放标准的不断提高,加上车辆整体科技水平的提高,电子设备的不断应用,能够造成车辆加不上油或动力不足现象相关的零部件也相对较多,车辆疑难问题也比较凸显,公司针对油门踏板加不上油现象进行了市场调研,并进一步汇总分析,和各位服务站精英共同分享一下,有不足之处我们互相学习,共同解决问题。

大体上可以分为以下几大类:

1.后处理系统故障:缺尿素、尿素泵损坏、后处理线束问题、尿素管损坏等,造成排放不达标,整车限扭,表现为车辆加不上油或动力不足:

2.动力系统故障:油轨限压阀、喷油器、喷头、曲轴传感器等故障,造成车辆动力不足

3.进气系统:进气管路异物堵塞、空滤脏污、漏气、节气门损坏等,造成进气量不足,表现为车辆动力不足或加不上油

4.车辆本身马力问题:也就是我们俗称的“小马拉大车”,超载等,表现为动力不足
