国六江铃压缩垃圾车
一、压缩垃圾车简介
压缩式垃圾车采用机电液一体化技术,借助机、电、液联合自动控制系统,通过车厢、填装器和推铲等专用装置,实现垃圾倒入、压碎或压扁、强力装填,把垃圾挤入车厢并压实和推卸。其主要特点是垃圾收集方式简便、高效、具有自动反复压缩以及蠕动压缩功能,压缩比高,装载质量大,作业自动化,动力性、环保性好,整车利用效率高
二、配置说明
整车型号 HCQ5072ZYSJX6
底盘型号 JX1071TG26
轴距 3360
发动机型号 JX4D30D6H
发动机功率 江铃115马力发动机
外形尺寸 6800,6620,6360*2090,2050*2650,2500
整备质量 5400
最大总质量 7300
额定载质量 1770
罐体容积 6方
操作方式 电动/手动
其他底盘配置 多功能方向盘带五档变?速箱,电动玻璃中控锁
三、 压缩垃圾车功能介绍
1、压缩垃圾车又称为后装式压缩垃圾车,是收集、中转清运垃圾,避免二次污染的新型环卫车辆。利用后装填充器与垃圾桶或垃圾斗对接,一起组合成流动垃圾中转站,实现一车多斗垃圾无污染循环收集清运。有效地防止了收集、运输过程的撒落、飞扬造成的二次污染。
2气、电、液压联合控制。该车的控制系统综合利用了电控、气控和液压控制的优点,通过电控系统控制气控系统,再由气控系统控制液压阀组作业,提高了使用可靠性和效率。
3先进的电控系统。采用PLC(可编程序控制器)集成控制,控制电路在PLC内生成,采用逻辑回路保证各操作指令按顺序执行,同时保证各操作指令之间互锁,外部只有线路连接,降低了故障发生率,避免了误操作造成的事故,提高了可靠性;
4液压举升安全回路。在举升填装器的液压系统中,设置了单向平衡阀。该阀不仅保证了填装器平稳下降,同时隔断了举升油缸与液压油管的直接连接,即使油管爆裂,填装器也不会突然落下,提高了使用安全性。
5压缩垃圾车在压缩装填和运输过程中处于封闭状态。污水箱上安装有独特的排污阀,密封可靠,不易堵塞。填装器选装完全遮盖住填装器投料口,消除转运过程车尾气流扰动造成垃圾尘屑飞扬的现象,外观更加美观。
四、整车图片
填压机构
填压机构由滑板、刮板等构件组成,通过滑板上下滑动与刮板的旋转将料斗里的垃圾压入箱体;联动操作各构件均采用受力良好的梁板或箱形结构,结构牢固,重量轻;填装器料斗采用耐磨高强钢,耐磨性好,提高了使用寿命;填装器下方装污水箱,杜绝二次污染。

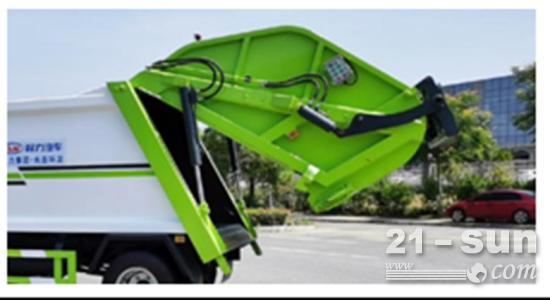

压填器举升机构
压填机构的举升装置采用了液压举升安全回路,在液压系统中的举升油缸上设置设置了单向平衡阀,该阀隔断了举升油缸与液压胶管的直接连接,即使油管爆裂,填压器也不会突然落下造成恶性事故,提高了使用安全性。
全自动控制系统
驾驶室内操作和前后液、电一体控制,并采用进口PLC(可编程序控制器)集成控制,通过设置逻辑回路保证各操作指令按顺序执行,实现滑板和刮板自动循环工作。
上料装置
不同用户可根据不同的垃圾收集方式,选装不用的翻桶(斗)机构:挂桶式翻转(可挂铁桶、塑料垃圾桶等)、簸箕斗式翻转、摆臂式翻转(可配落地斗)机构等。
