三种常见的旋挖钻机桅杆
旋挖钻机桅杆的基本要求：
实现钻进时的最大深度、最大孔径的提出，实现健康平稳钻进时极佳稳定角的要求。
三种常见的旋挖钻机桅杆：板焊式、箱式、桁架箱式。
1)板焊式桅杆
结构特征：结构简洁，完全基于整块钢材冲压而成，钢板不需要复杂的冲压和变形，保证了桅杆结构总体直线度，减少不必要的截面变化，荷载传递具有连续性。此构造保留较大的粗糙面，为在桅杆上安装任何组件创造了条件，中间加焊隔板，提高了防扭和抗弯强度。
优点：制造工艺简单，钢板整体浇铸，减少了由多个生产环节带来的品质缺陷，可确保较高程度的自动化生产，可避免制作费用。应用机型：SR100、SR130、SR150中小型钻机。

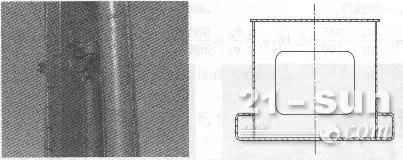

图板焊式桅杆及截面结构示意图
2)箱式桅杆
结构特征：截面呈半椭圆形封闭箱形结构，结构由两块折弯成半椭圆形的厚板同向焊缝，中间加焊隔板，两侧焊接矩形钢筋作为动力头导轨，其后端的内凹形部分用于加装增压油缸。
优点：零件组合简单，钢板焊接工艺简单，易生产，半椭圆形封闭结构极大地减少了桅杆的抗扭和各个方向的抗弯强度，比圆形剖面有更好的应力特性，同时，这种构造能有效地保护油缸。应用机型：SR220C、SR250、SR280等大中型钻机。

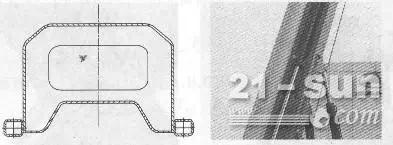

图箱式桅杆及截面结构示意图
3)桁架箱式桅杆
结构特征：箱式和桁架式相结合。
优点：构造简单，易于生产制作，质量轻，节约钢材，可充分发挥桁架式结构和箱形结构的特点，即带有较强的抗弯、抗扭、抗压强度，同时，桁架结构具备离散、吸收冲击和震动的用处，适用于安装行程较长的加压结构。

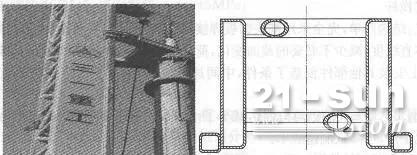

图桁架箱式桅杆及截面结构示意图
应用机型：工况冲击和震动较大的入岩钻机(SR250R、SR280R)和大扭矩重载钻机(SR360、SR400等)。
当动力头进入桅杆最下端作业时，桅杆受力最大。由于钻机旋挖加压工况比增加载荷对桅杆的作用力大，故只需对桅杆在旋挖加压工况进行频率判断。由于桅杆油缸中心线与桅杆中心线的夹角在1度～2度之间，故能忽略不计。
