摊铺机平衡梁，属于摊铺机中的一大重要系统部件。今天，小编把干货知识奉上，教您如何正确安装与使用摊铺机平衡梁。

摊铺机平衡梁是由控制器、超声波传感器、支架和梁体、连接电缆组成，控制器发送命令、接收、处理超声波传感器采集的数据，根据传感器数据控制找平油缸的升降。超声波传感器用于测量路面至探头的距离，并将其数据传输到控制器。支架和梁体用于安装超声波传感器的机械装置。连接电缆用于连接超声波传感器和控制器以及控制器和施工机械的信号传输。

一般来说，首次使用时，用户无需设置参数，系统出厂时已设置好。如有特别需要，可根据需要来进行设置。（例如：系统反应过快，可调整灵敏度来降低反应速度）。

平衡梁的一般操作步骤

第一步：安装好控制器和超声波传感器，连接好相关线缆。

第二步：在熨平板下间隔放置若干块与摊铺厚度相等的方木块，放下熨平板。将控制点摊铺厚度清零，操作方法为同时按设置键和自动键。

第三步：将油缸标尺调整到合适位置。

每天开始摊铺前油缸标尺的调整非常重要。这依赖于操作者对摊铺机的性能的熟悉程度。一般情况下：

A.当摊铺一段新的路面，先将控制器设为手动模式，将油缸标尺放到一个大概位置（如中间位置），开始摊铺后随时跟踪，频繁测量新摊铺厚度，对比需要摊铺的厚度来调整油缸标尺，使新摊铺厚度稳定的保持一个理想的值约10米以上，可以认为该油缸标尺位置是一个比较理想的位置。此时再使用找平系统进行自动控制。

B.如果是连续摊铺同一段路面，且摊铺厚度相同时，只需直接将油缸标尺调整到上一次的位置即可。

第四步：进入自动控制

短按自动键进入自动控制模式。显示屏左下角显示“自动”系统开始自动找平。

第五步：摊铺厚度的调整

在自动模式下，控制器的显示的摊铺厚度和基准值是保存的前一次的值。如不需要上次的数据，可以返回手动模式重新设定基准和摊铺厚度，如要继续前一次的，不需要修改任何参数。如需更改摊铺厚度则按上键或下键即可改变基准点数值。此时测量厚度显示值也将同步变化，一般一次变化在4毫米以下为宜，防止摊铺厚度因在短时间内变化较大而影响平整度。如果厚度需较大的改变，可以分多次更改，以2~3米的时间为间隔。

特别注意：

由于某些因素影响（如：开始时油缸标尺位置定位不准，摊铺机速度和以前有差异，开始摊铺时熨平板后面的超声波传感器检测到已经压实的路面等等），紧接着上次摊铺时仍需要多次测量新摊铺的厚度，对比需要摊铺的厚度来调整油缸标尺，直到新摊铺厚度能比较稳定保持。

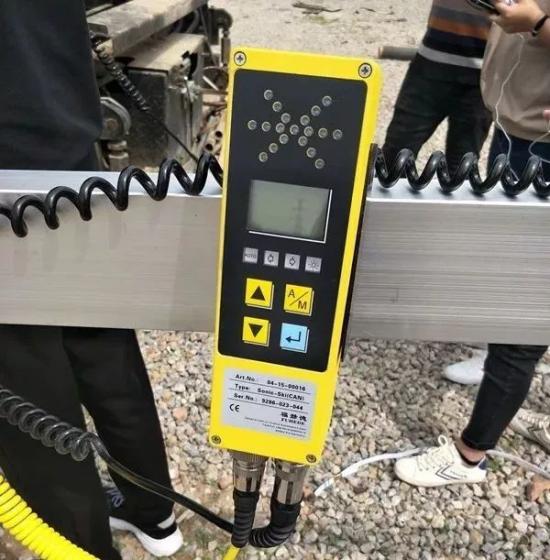

平衡梁控制器△

其他功能设置

A.灵敏度的设置

在手动模式下同时按功能键及自动键进入设置菜单进行设置。其范围在1-10，灵敏度数值范围一般使用3~6，其数值越大调节油缸的速度快，反之调节油缸速度慢。如果摊铺路面的基础面好，灵敏度可设小点。摊铺路面的基础面差，可以设大一点。

B.死区的设置

在手动模式下进入设置菜单进行设置。其范围在1-20毫米，一般设置2~4毫米。此参数是控制摊铺精度的，如设置为1毫米；则摊铺厚度在 ±1毫米误差范围内不输出信号调整油缸。根据需要设定。

C.工作窗口的设置

在手动模式下进入设置菜单进行设置。其范围在10-200毫米。此参数起保护作用，控制器测到3个超声波传感器的平均值与基准点比较的绝对值，如超过此设定值系统就会自动会发出报警（平衡等闪烁报警）。

D.摊铺厚度的设置

在自动模式下按上下键。其范围在-400~400毫米。此参数的功能时改变当前的基准点。即在已设设定的基准点基础上摊铺厚度的改变。

E.控制范围的设置

在手动模式下进入设置菜单进行设置。其范围在5~200毫米。该参数是针对单组超声波传感器的，其意义是超声波传感器测到的高程数据与基准点的差的绝对值与控制范围参数比较，如超过控制范围，设定的参数则控制器会自动剔除该组探头 。参数出厂值设定为150mm。如该组超声波传感器下有异物，则应去除就能恢复正常工作。如无异物影响，则是该传感器有问题，可以拔除该传感器，只用2组传感器可继续工作。

F.工作模式的设置

在手动模式下进入设置菜单进行设置。此菜单是控制控制器工作状态的，共有两种状态路面和准绳。上下键可在之间切换。

注：

如果在准绳模式时，控制器只需接任意一个超声波传感器接口。

G.系统状态栏信息

1.超声波传感器通讯状态：如果3个超声波传感器都通讯正常，则

显示“1”“2”“3”如果其中某个无法通讯则对应位置显示“-”。

2.手动自动状态：手动状态时状态栏显示“手动”，自动状态时状态栏显示“自动”。

3.控制器工作模式状态：在路面模式时状态栏显示 “路面” ，在准绳模式时状态栏显示 “准绳”，如果传感器的最左边探头测到钢丝则左侧指示灯亮，最右边探头探测到时则右侧指示灯亮。此时需人工调节探头位置，使探头不要脱离钢丝。

4.工作窗口状态：没超工作窗口时显示3个探头状态 ，超工作窗口时显示 “系统状态”。

超声波连接器和螺旋线△

安装和使用注意事项

1.安装超声波传感器时，应确保其与地面垂直，距离地面在300~400毫米之间，安装牢固。

2.工程过程中，应确保人或物体水平距离超声波传感器20厘米以外。以免产生误探测。

3.摊铺前应清除路面上的异物，遇散落料石，应确保它在能被探测到区域的20厘米之外。

4.摊铺作业时应保持摊铺恒定速度，以及螺旋分料器分料均匀。

5.在摊铺过程中，不要频繁的改变铺层的厚度，每次调节后，实际摊铺厚度的变化需要一个过程。

6.施工完毕应仪表拆下存放。
