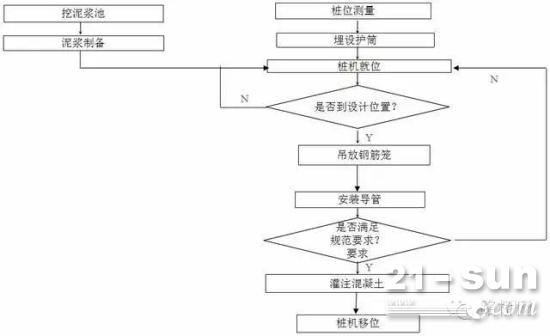

一、旋挖机施工流程

二、旋挖桩施工质量的控制要点

1、施工质量质量预控

（1）桩机性能检查。桩机组装完成后，应督促施工单位对桩机主要性能进行检查。

（2）成孔工艺评定。通过试成孔，确定钻机在场地不同土层的钻进速度，护壁泥浆比重、成孔质量情况作初步分析，为下一步施工提供参考数据。

（3）审查施工组织设计，提倡方案的先进性、可行性、安全合理、质保措施工得力。

（4）督促施工队按工程要求建立、健全、完善施工现场的质量管理体系，并检查管理体系的正常运行。

（5）对关键部位、控制目标进行策划。

2、施工过程的质量控制要点

（1）桩位测量：建立控制桩，妥善保护；对每根桩定位，可插端头有油漆标志的短钢筋；在每根桩护筒埋设前，还要再次复测，利用轴网上的两根控制桩作基点，矢量前方交汇法复核桩位，防止施工期间挠动造成桩位偏差。

（2）护筒埋设：用十字交叉检查护筒中心应与桩中心重合，护筒周边土要填实，保护护筒稳定。

（3）桩机就位调整：某些型号的旋挖钻机具有自动调整显示，但还应定期对自控系统复核。

（4）成孔：在钻孔过程中，应始终保持孔内泥浆液面位于地下水位以上2m左右。检查自控仪表显示，防止钻头偏移出现孔斜，取出的碴土应及时清运出工作面。

（5）入岩：在钻至入岩时，根据最后一挖斗取出的石渣与标准岩样比较，确定入岩界面。如岩层坚硬可换螺旋钻头，钻至不少于设计要求的深度（具体深度可现场根据岩层标高而定）。

（6）终孔检查：利用测绳、孔规（或孔径仪）检查孔深、孔径、垂直度等。

（7） 清孔：按照试成孔经验，可在钢筋笼吊起后开始清孔，有利于减少沉碴厚度。清孔后应立即测量孔深，与导管安装后的孔深比较，确定沉碴厚度。

（8）混凝土水下浇灌：砼浇灌过程是成桩的关键阶段，也是质量问题易发阶段，隐蔽性较强，事后难以补救。

三、旋挖钻机在施工中遇到的问题及解决办法

旋挖钻机施工作为一种新兴的施工工艺，是一种适合建筑基础工程中成孔作业的施工机械。在建筑行业中应用越来越广泛，施工中遇到问题也越来越多，为了保证成桩质量，为后期施工奠定基础，我们需要了解钻机施工中遇到的问题，知道如何解决，现总结分析了旋挖钻机在施工遇到的各种不良的成因及其防治措施。

1、坍孔

在灌注过程中如发现井孔护筒浆内泥浆位忽然上升溢出护筒，随即骤降并冒出气泡，应怀疑是坍孔征象，可用测深锤探测。如测深锤原系停挂在砼表面未取出的现被埋不能上提，或测深锤探测砼面时达不到原来深度，相差很多，均可证实确为坍孔。

坍孔原因可能是护筒底脚周围漏水，孔内水位降低或在潮汐河流中，当涨潮时孔内水位差减小，不能保持原有静水压力，以及由于护筒周围堆放重物或机器振动等均可引起坍孔。

发生坍孔后应查明原因，采取相应的措施，如保持或加大水头、移开重物、排除振动等，防止继续坍孔，然后用吸泥机吸出坍入孔中的泥土，如不继续坍孔可恢复正常灌注。坍孔不严重时可回填至坍孔位置以上，并采取改善泥浆性能、加高水头、埋深护筒等措施，继续钻进。坍孔严重时应立即将钻孔全部用砂或小砾石夹粘土回填，暂停一段时间后查明坍孔原因，采取相应措施重钻。坍孔部位不深时可采取深埋护筒法，将护筒周围土夯实重新钻孔。

2、孔身偏斜

遇有孔身偏斜、弯曲时应分析原因，进行处理。一般可在偏斜处吊住钻锥反复扫孔，使钻孔正直；偏斜严重时应回填粘性土到偏斜处，待沉积密实后再钻进。

3、扩孔、缩孔

遇有扩孔、缩孔时应采取防止坍孔和防止钻锥摆动过大的措施。缩孔是钻锥磨损过甚、焊补不及时或因地层中有遇水膨胀的软土、粘土泥岩造成的，前者应注意及时焊补钻锥，后者应采用失水率小的优质泥浆护壁。已发生缩孔时宜在该处用钻锥上下反复扫孔以扩大孔径。

4、糊钻、埋钻

糊钻、埋钻常出现于正循环（含潜水钻机）内回转钻进和冲击钻进中。遇此应对泥浆稠度、钻渣进出口、钻杆内径大小、排渣设备进行检查计算，并控制适当的进尺；若已严重糊钻，应停钻提出钻锥，清除钻渣。

5、卡钻

卡钻常发生在冲击钻孔。卡钻后不宜强提只宜轻提，轻提不动时可用小冲击钻锥冲击或用冲、吸的方法将钻锥周围的钻渣松动后再提出。

6、掉钻落物

四、旋挖机施工条件

1、适用范围：主要适用于砂土、粘性土、粉性土等土层施工，在灌注桩、连续墙、基础加固等多种地基基础施工广泛应用。

2、设备进场条件：道路必须宽大。因为要用大型的运输车辆将设备运到施工现场。

3、对场地的要求：因自身重量达到90吨，车架韦杆超高，行走重心很艰难，在行走时韦杆必须斜倒一定角度才能保证行走安全。如果一旦翻车就会造成大型事故，可能危及到人员伤亡及周边的安全，所以对场地碾压及场地平整很关键。
