6600水泥摊铺机交付回顾

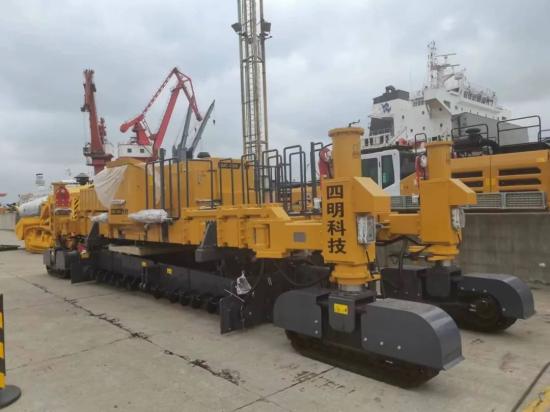

01、工厂出发
全体员工欢送公司首台大型四履带水泥混凝土摊铺机SMC-6600出发去往东盟国家。SMC-6600是我公司自主研发的多用途水泥混凝土施工设备,可广泛应用于各等级公路、水道、桥梁、隧道、高速铁路、机场和轨道交通混凝土基底等施工领域。

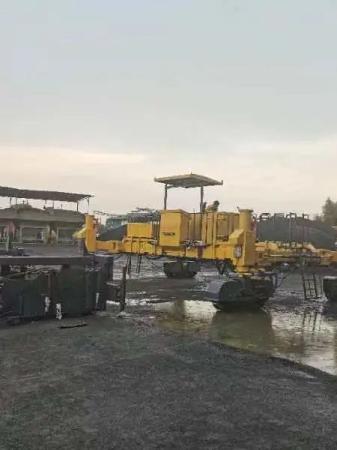

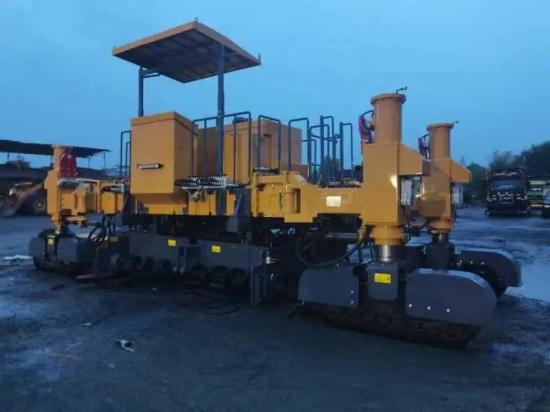

02、交付拼装

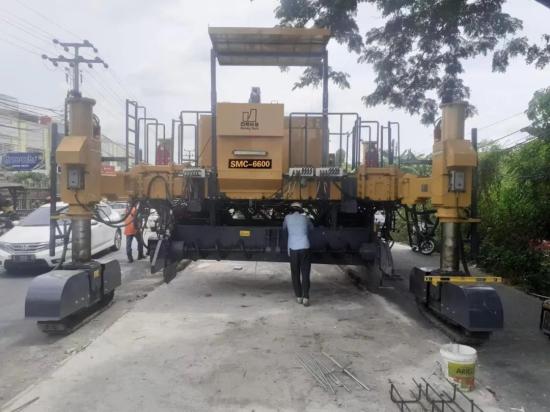

03、现场就位
该项目的现场路段需要进行14米宽的铺设,故本机型水泥混凝土滑模摊铺机被拆拼成3.5米宽的铺设模式,进行四次摊铺任务。我们公司的水泥混凝土摊铺机支持多种宽度的铺设,其中6600系列的摊铺机铺设宽度为3.5米-6米,升级版可达8米。
04、性能特点
SMC-6600水泥混凝土摊铺机功率储备大,全电子控制,全液压动力驱动,四履带行走,配有自动转向和自动找平控制系统,一次性完成水泥混凝土构筑物的分料、密实、振捣提浆、摊铺、成型、搓平、抹面和拉杆打入等工艺流程。
与传统的人工预制方法相比,滑模摊铺具有效率高、线型好、强度高、构造物整体美观以及施工成本低等无可比拟的优点,极大地缩短了施工工期,提高了经济效益。
Ⅰ、动力系统
配置水冷发动机,动力强劲、工作可靠。
配置并列三合一大尺寸散热器,散热效果显著。
Ⅱ、液压系统
负载敏感液压系统,采用国际一线品牌。
泵的进油、出油口均配置高精度过滤器。
Ⅲ、电控系统
操纵台显示器彩色图文显示;集故障诊断、状态显示、提示报警等功能。
转向、纵坡和横坡采用电子自动控制,传感器与控制器采用CAN总线通讯。
配置纵坡传感器、横坡传感器、转向传感器。
Ⅳ、振动密实系统
美国进口振动棒,方形外壳,液压驱动。
配置15路振动油路, 0-167Hz频率无级可调。
Ⅴ、供料及布料
采用自卸车直接倒料在机器前方,挖机进行粗布料。
液压驱动螺旋布料,正反转独立操纵,无极可调。
Ⅵ、冲洗系统
高压水枪系统带有冲洗高压水枪。
配置550L超大水箱,冲洗无忧。
Ⅶ、行走装置
四履带液压同步,牵引力大。
负载敏感驱动,系统发热小。
闭环行走控制,恒速滑模摊铺。
Ⅷ、振捣装置
液压驱动无极调速。
压下表层骨料,造就表面浆层。
Ⅸ、拉杆打入装置
配置左右双侧拉杆打入装置。
可自动和手动调节。
Ⅹ、搓平抹光系统
可选配搓平梁和抹光器。
搓平梁和抹光器同时工作,完善表面效果。

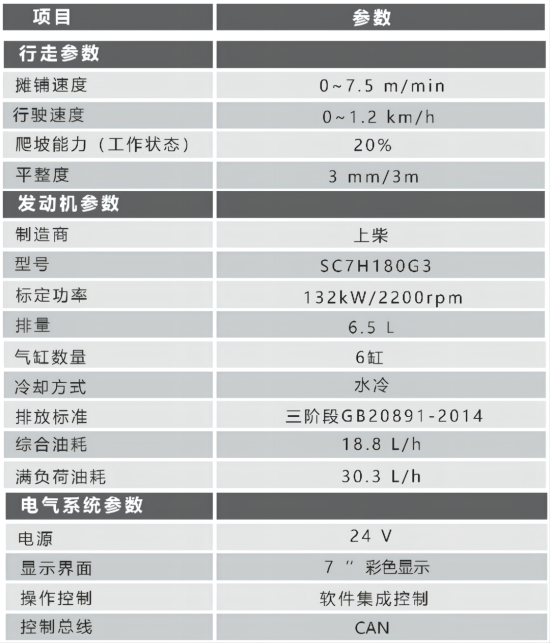

05、基本参数

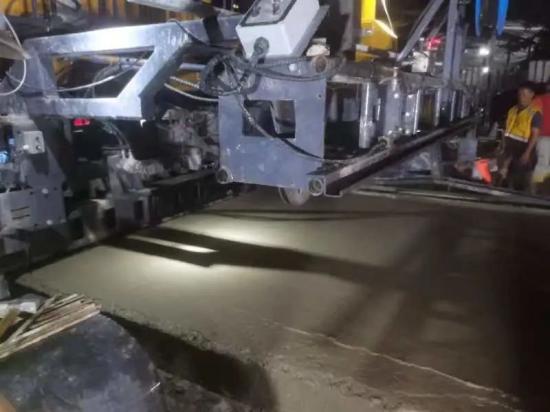

06、施工现场
