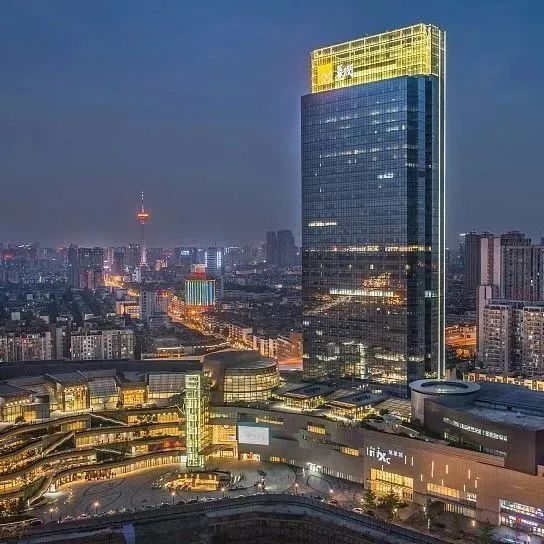

说起成都，熊猫、火锅、浓浓的时尚范儿都让人印象深刻；除了这些，在探索绿色能源方面成都也走在了前列——年轻人爱逛的“万象城”，如今迎来了供能新变革！

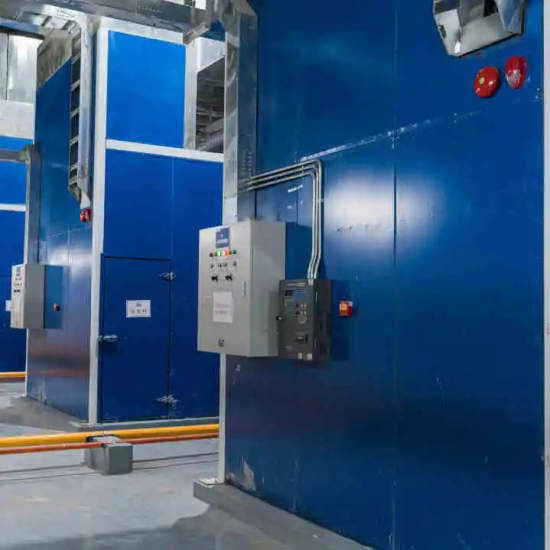

由成都燃气集团股份有限公司投建的万象城分布式能源站项目，于2021年完成对华润万象城商场的冷、热、电三联供系统联调工作和试运行后，一直运转良好。

该项目采用4台10.5kV康明斯电力C1540N5CC燃气发电机组、4台烟气热水溴化锂机组、1台燃气热水锅炉的设备组合供能方案，供电采用并网不上网模式，年计划发电约2000万千瓦时。

至今为止，共发电约500万千瓦时，实测燃气电效率达到43.3%，即每立方天然气发电4.3度，同时产生4kWh的热量。该项目能源利用率和投资回报率高，建成后的总供冷容量、总供热容量及年发电量，可以满足商场的日常供冷供热及部分供电需求，是成都低碳、智慧型商业综合体分布式能源典范项目。

01、康明斯电力燃气发电机组，高效满足“三联供”

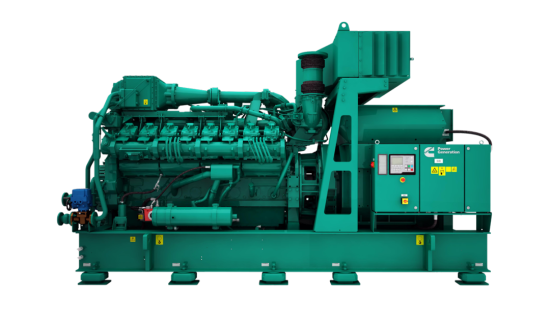

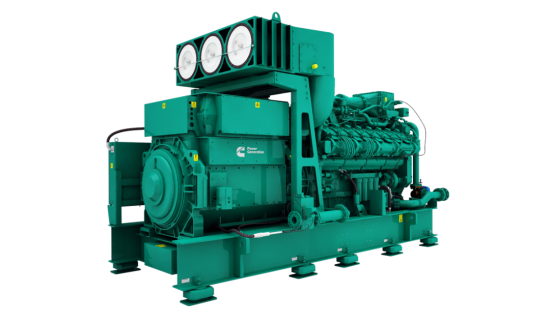

该项目采用的康明斯电力C1540N5CC燃气发电机组，由康明斯公司设计、研发和生产，质量优异、可靠性高、兼容性好、效率高。发电机组集成油机自动补给装置、润滑脂自动补给装置为机组连续运行提供保证。

02、运行高效，并网不上网＆利用余热

发电运行

燃气发电机组采用并网不上网工作模式，每套燃气发电机组占商场负荷约20%左右，剩下的负荷由电网提供，燃气发电机组运行方式分为冬季和夏季两种模式，每天运行时间冬季为12个小时，夏季为10个小时，每台机组全年运行时间预计约3300个小时。

供热制冷运行

该能源站通过烟气热水型溴化锂机组与燃气发电机组直接对接利用余热，同时采用一台直燃锅炉为机组调峰。高区与低区系统均优先运行烟气热水型溴化锂机组，以满足系统的供冷供热需求，当烟气热水型溴化锂机组无法满足供热需求时，启用燃气热水锅炉进行供热补充。

03、“三联供”变废为宝

成都燃气管网的天然气，经调压装置调节至能源站主站的燃气内燃机组入口所需压力，经过滤器后进入康明斯电力燃气发电机组进行燃烧。

天然气在燃气发电机组内进行充分燃烧并做功，产生的高温烟气进入烟气热水型溴化锂机组，充分利用余热后经排气消音器排入大气，燃气发电机组的排气口和烟气溴化锂机组的入口烟道之间设置了旁通阀，溴化锂机组停运时，通过烟气三通阀，烟气可以直接经旁通通道排入大气。

夏季，将燃气发电机组90℃的高温缸套水，和燃气发电机组排放的400℃高温烟气热量，通过溴化锂机组加热溴化锂溶液吸热，得到的冷冻水（把冷量从制冷机组传送到使用房间的运输工具），用于成都万象城商场区制冷。

冬季，将燃气发电机组90℃的高温缸套水，和燃气发电机组排放的400℃高温烟气热量，通过溴化锂余热回收机组将供热回水加热成，用于成都万象城商场区供热。当燃气冷热电三联供出水不能满足较高的热负荷需求时，燃气热水锅炉将及时启动，满足供热需求。

04、积极减排助环保

燃气发电机组氮氧化物排放为500mg/Nm³，在机组烟气末端安装有脱硝装置以降低氮氧化物排放，最终能源站燃气发电机组氮氧化物出口排放小于150mg/Nm³，满足严格的环保要求。
