一台955型装载机,故障现象是转向沉重,服务站服务人员在更换4个转向油泵、2个优先阀、2个转向器后未果,最后厂家技术人员到场后才最终搞定。
面对装载机转向沉重此类故障,首先我们应该了解它液压转向系统的配置情况。955装载机转向系统采用的是与工作系统双泵合流、优先转向技术。那么,液压油箱滤芯、液压油箱真空装置、转向油泵、转向油泵进油管、优先阀、转向器、转向油缸、高压油管以及驱动桥等一系列与转向有关的部件出现故障,都有可能导致转向沉重。
维修一般是秉着由简到繁、由外到里的原则,逐一排除,直至找到病源,再作相应处理,就能完全解决问题。
此车故障,先从液压油箱开始。
1、检查液压油进出滤芯未有堵塞,排除。
2、检查真空装置,未发现有密封件损坏和部件焊缝导致的系统进空气,排除。
3、操作工作装置和其它设备,分别使前桥及后桥腾空,旋转轮胎,未发现差速器、轮边部件损坏以及制动器抱死导致的发卡现象,排除。
4、检查转向高压油管,未发现有堵塞现象,排除。
5、检查左右转向油缸,活塞杆伸缩自如,未发现有明显导致转向沉重的迹象,排除。
6、检查优先阀。

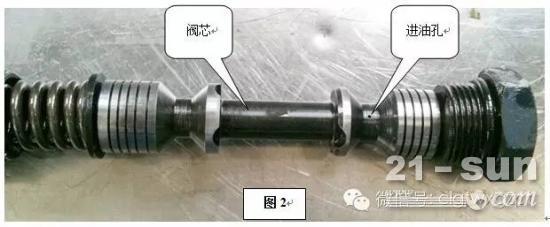

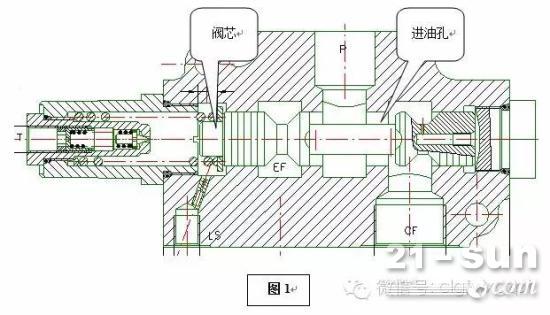

当发动机在运转不打方向盘时,图1中,转向泵将液压油经P油口从阀芯进油孔(图2)进入阀芯内腔迫使阀芯克服弹簧的张力往左侧移动,由于阀芯的移位,CF油口被关闭,EF油口与P油口接通。因此,转向泵供出的液压油全部进入工作系统,形成双泵合流。
当转动方向盘时,从转向器出来一股压力油经图1中的LS油口进入优先阀体内,结合弹簧的张力形成两股力迫使阀芯往右侧移动,从而,EF油口被关闭,CF油口打开,液压油进入转向器再到转向油缸形成转向。当油压达到额定压力时,阀体左侧的安全阀泄压,压力油从T油口回油箱。阀芯在阀体内的最大移动距离是9mm。
从以上的优先阀工作原理中可以得出,在优先阀中,会造成转向沉重的原因有三点:
1、阀芯往右侧移动时出现发卡状况,从CF油口进入转向器的液压油流量减少,导致转向沉重。
2、优先阀左侧的安全阀内阀芯发卡、磨损、弹簧变软,造成从LS油口进入的压力油泄压,压力减小,使阀芯未能充分右移,进入转向器的液压油流量减少,转向沉重。
3、LS油口有堵塞,原因同上,造成转向沉重。
经过仔细检查,由于液压油受污染,阀芯在阀体中移动时由于赃物的影响导致发卡,经彻底清洗优先阀并更换液压油后,故障得以排除。
