每天学习一点进步一点,大家好,我是卡维恒子说。本期内容,我们分享二则东风车辆发动机的故障案例,其中,比较特别的是一则发动机ECM烧毁的故障,若遇到类似故障,我们应当如何进行检修?通过案例,我们来学习一下。
故障案例一 行驶途中ECM烧毁,车辆无任何反应
故障电脑版:东风康明斯配CM2150电脑版
故障分类:硬件问题

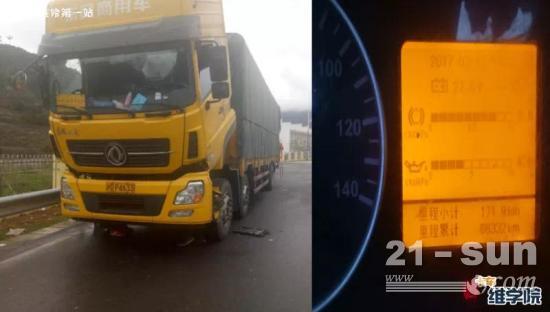

一台韵达快递K74H物流运输车在贵州石阡县境内,经司机反映报仪表录未收到EECU报文,车辆无法启动,由于该车承担的是韵达快递运输,用户十分着急,车辆才购买不到半年,行驶86332公里。
故障原因分析

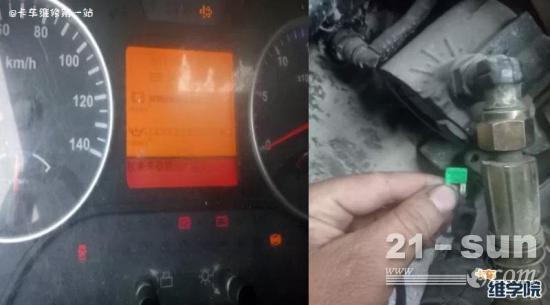

赶到现场,车辆已经拖离高速,先对车辆进行检查,仪表确实报:仪表未收到EECU报文。
对于CM2150电脑模块,这是个非常简单的故障,涉及到该故障的原因只有两点:1、外围电路的损坏;2、ECM的自身故障。
故障检修
先对车辆打开点火锁启动档进行查看,无法启动,首先要对通电的电路进行检查。
经检查发现ECM旁边的30A主电源保险已烧坏,而45号针脚通电正常,这点可以判断30A的保险是造成ECM不能上电的主要原因。
换上相同安培的保险片后,再次打开NO档,再次检查,通电正常。进一步检查,30A保险烧坏的原因。
再检测过程中发现1、2号和3、4号针脚之间的反向电阻接近0欧姆,正常反向电阻在10千欧左右,可判断ECM的内部已经短路,须更换ECM,才能找到导致烧毁保险的原因。
跟换号ECM,刷写好同一标定代码后,重新装上车,启动发动机,发动机能正常工作,仪表已无故障码。
此时,并不是检修的结束,必须找到烧毁ECM的主要问题。
再次连上诊断仪后,对车辆各个运行数据进行监测,在查看的过程中,发现发动机运行数据正常范围内,司机再加速的过程中,从INSITE上监测到发电机的充电电压一直上升,高于正常值,高峰时充电电压达到三十几伏,这已经超出正常设定范围内,可判断发电机的充电电压过大造成ECM烧毁的主要元凶。
再检测发电机的过程中,发现L 端与接地之间的电阻在150欧姆,正常值应该是100千欧左右,这点可以判断内置调节器坏啦,造成发电机充电过大的元凶。
换上发电机,再次观察仪表和INSITE,在加速过程中充电电压都稳定在27.4V左之间,此时车辆恢复正常工作。
大家认为到这时候工作应该结束了,其实不然。发电机内置调节器的损坏是因为耗电量过大造成的。因此,在后续与司机沟通中得知,公司给车辆配置了大功率三千瓦的逆变器,用于司机的日常生活。
而我们车载发电机功率最大也只有70A,还不到2000W,超负载引起发电机损坏,造成充电电流过大,电压过高已超出用电设备承载范围内。这才是此次故障造成的根本原因。
维修车辆是,每一个故障的背后都有一个根本原因,而修复故障的过程也是阶段性的。在未找到根本原因之前,维修并不算结束。像本次ECM烧毁故障,未见ECM进水,为何会烧毁?同时发电机也存在烧损问题,这些问题的背后绝不是部件质量问题。因此,只进行坏件的更换是不足的。必须在维修中刨根问底,找到最终的根本原因。
