项目背景

1.水泥稳定碎石基层国内施工现状

水泥稳定碎石基层是我国公路路面基层的主要型式，基层质量尤其是基层边部的施工质量至关重要，如何保证水泥稳定碎石基层边部的施工质量及提高基层边部线型的美观形象越来越受到重视。

2.现有技术缺陷

现有施工中水泥稳定碎石基层的摊铺、压实多存在以下缺陷：

在施工过程中，为了便于对路面宽度进行有效控制以节省原材料的损耗，一般采用侧向立模施工工艺，摊铺机对靠近立模附近边部位置的填料往往不足；
由于水泥稳定碎石材料本身的和易性问题，成型后的边部位置往往出现“蜂窝”、“松散”等不良现象；
由于铺设基层用的边部立模无较大的侧向约束，因此大吨位碾压机械难以对基层边部进行有效碾压，若大吨位碾压机械过于靠边，则极易造成边部立模变形错位，进而导致拆模后边部出现“塌边”现象、且直线度无法保证的问题，从而影响施工质量。
通过对边部注浆提高水泥稳定碎石基层的边部强度的研究，注浆强度主要受制于水灰比、浆液均匀性、注浆量等因素的影响，市场上尚未见专门用于水泥稳定碎石基层铺筑边部注浆的专有设备。

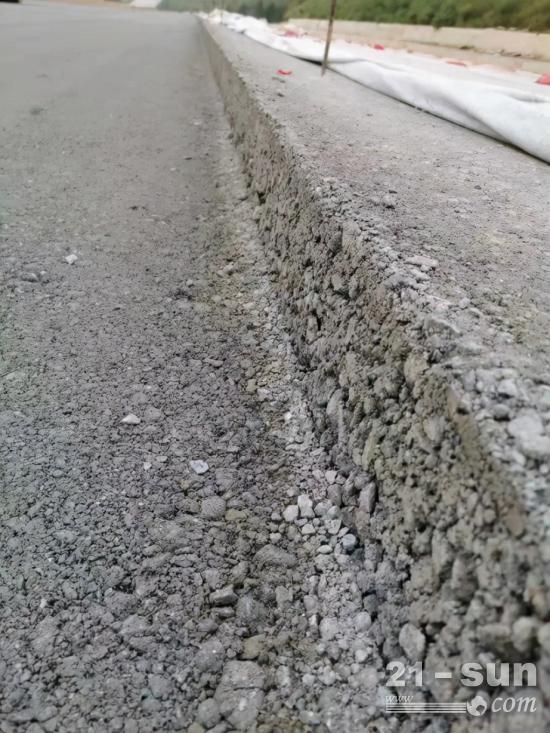

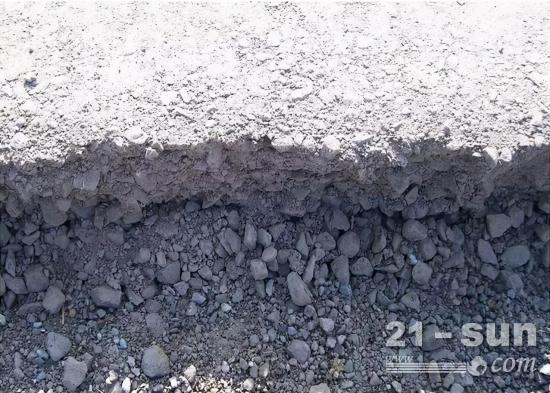

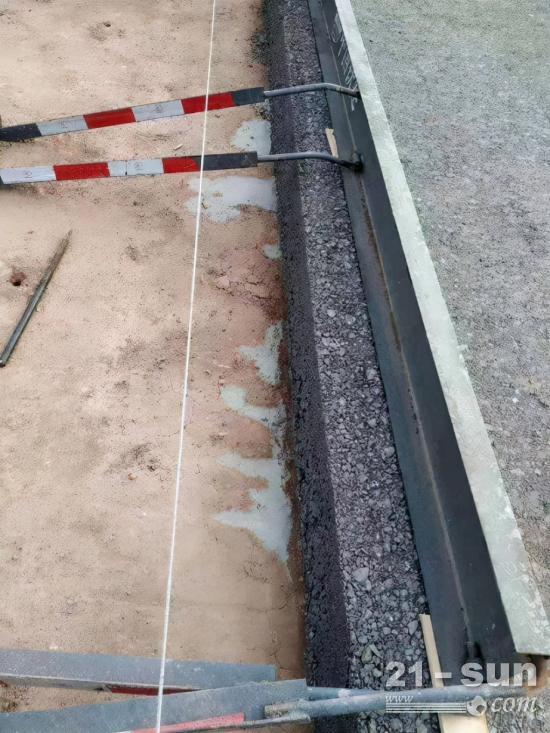

边部塌边图

项目开发的目的、意义

1.现有施工技术已无法满足现代道路（尤其是高速公路、市政道路）高标准、高质量铺筑的要求。

2.本发明的目的是克服上述现有施工技术不足，提供了一种边部注浆装置，适宜于水泥稳定碎石基层铺设、改扩建道路及新旧水稳层结合部位应用，以提高基层边部、结合面密实度及强度，保证施工质量。

产品介绍

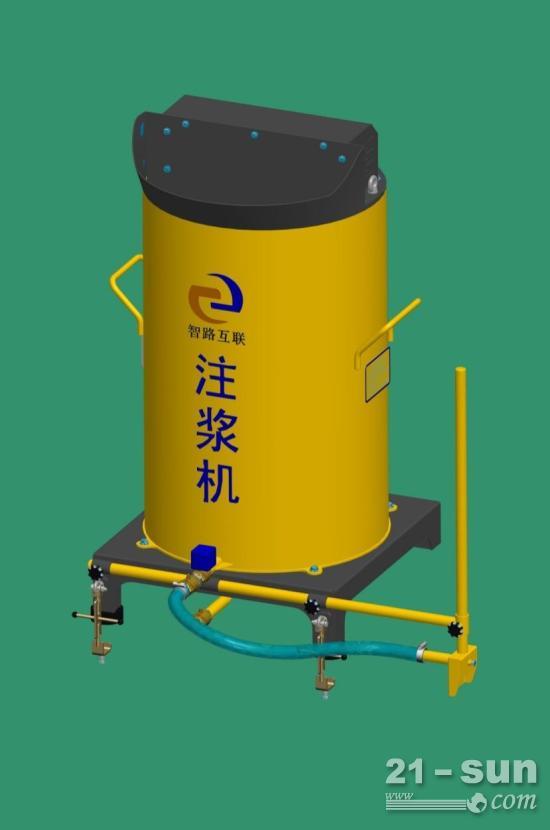

专利产品图（专利号：202130493241.5）

XZJ200水稳摊铺层边部注浆机为徐州市新远建设路面机械有限公司生产的专利产品,适宜于水泥稳定碎石基层铺设应用，边部注浆机由底座、搅拌体、搅拌总成、滴浆装置、防护罩等组成。

底座位于装置的最底部，底座上部承接搅拌体，搅拌总成的搅拌主体嵌套于搅拌体之中，驱动端位于搅拌体的上沿，并设有防护罩，滴浆装置位于底座外侧。

底座采取四支腿支撑，上层两支腿略短于下层两支腿，下层两支腿底部设有可调高度缓冲垫，两组螺旋索具位于下层两支腿的外侧，三组固定套管焊接于底座侧面顶部。

搅拌体由底板、筒体、进料口、弓形固定座、排污管、出液管、把手焊接而成，进料口位于筒体的顶部，弓形固定座位于筒体上沿内侧，排污管位于底板的下方，出液管位于筒体的底部侧面，两组把手左右对称于筒体中间两侧。

搅拌总成包括驱动电机、蜗轮蜗杆减速机、驱动座、搅拌器，驱动座固定于弓形固定座上，驱动座上部安装蜗轮蜗杆减速机的输出端，驱动座下部连接搅拌器，蜗轮蜗杆减速机输入端连接驱动电机，搅拌器由搅拌轴、搅拌叶片、搅拌筋焊接而成，搅拌叶片设有六组，分两层周圈均布焊接于搅拌轴上，搅拌轴中间焊接三组、底部焊接三组，三组搅拌筋周圈均布焊接于上下层搅拌叶片上。

滴浆装置包括水平导向管、垂直滴浆管、手轮紧固螺钉、电动阀门、手动阀门、出液软管、滴浆防溅橡胶块，水平导向管由水平伸缩管和垂直固定管焊接而成，水平导向管嵌套于固定套管之中并可左右伸缩，采取若干组手轮紧固螺钉固定，垂直滴浆管由垂直导向管、滴浆管、滴浆槽焊接组成，垂直滴浆管通过垂直导向管嵌套于垂直固定管之中，采取手轮紧固螺钉固定，滴浆管依次连接出液软管、手动阀门、电动阀门和出液管，滴浆防溅橡胶块螺栓固定于滴浆槽的内侧。

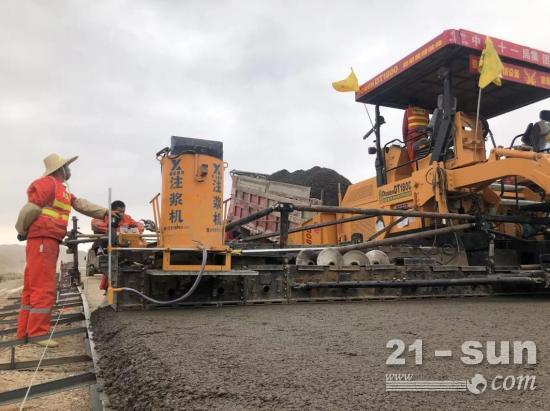

基于边部注浆机以上技术特征，将一种边部注浆机集成于水泥稳定土摊铺机之上，边部注浆装置可安装两组，左右对称放置，通过四支腿底座固定于水泥稳定土摊铺机尾部走板台左右两侧，分别通过两组螺旋索具与走板台紧固。

应用案例

边部注浆机及其工艺已在广东云茂高速公路TJ3标段、怀阳高速公路LM1标段及甘肃景中高速公路JZLM2标段得到了推广及其应用。

云茂高速公路项目路线总长129.7km，其中经罗定市里程约40.417km，信宜市里程约74.06km，高州市里程约15.226km，双向四车道，设计车速100km/h，工程于2017年全面开工建设，2020年12月20日云茂高速公路主体工程全线贯通。

景泰至中川机场高速起自景泰县城东侧，终点位于兰州新区南侧，全长约124km，采用双向四车道标准建设，设计速度80km/h，项目的实施将形成兰州及兰州新区新的高速公路出口，以连接中川机场综合交通枢纽、加快完善兰州及兰州新区交通枢纽建设。

怀阳路线全长约159.94km，其中与广梧高速共线里程53.97km，起点至莲都段采用120km/h的四车道高速公路标准，莲都至终点段采用100km/h的四车道高速公路标准，路基宽度26m。

应用效果

根据该设备及其工艺在广东云茂高速公路、怀阳高速公路及甘肃景中高速公路的应用情况，进行了总结，并对水泥稳定碎石基层进行层边部取芯，计算了采用该设备和工艺的节约人力情况，统计了因基层边部质量问题造成的返工情况并对三个项目的基层边部线型进行了主观评价，其结果如下图所示。

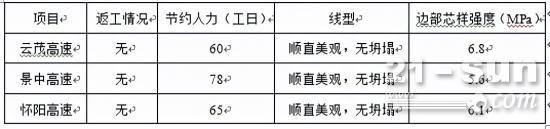

（边部注浆机工程应用效果）

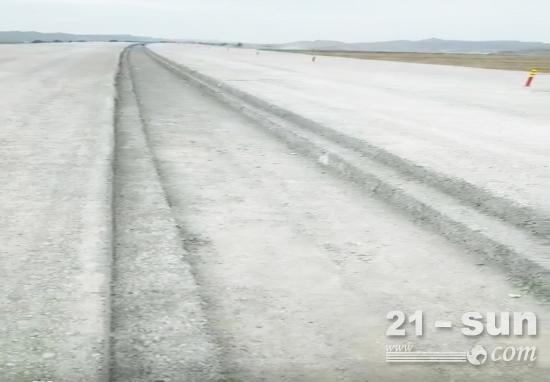

（边部注浆机施工效果）

结论根据上图可知，该设备和工艺节约了人力，同时由于施工过程中无返工问题，从而提高了施工效率并降低了成本。

通过试验段确定了边部注浆机的施工工艺参数，并在怀阳高速、云茂高速和景中高速进行了工程应用，得到了以下结论：

（1）水灰比为2:1时按照2.0L/m~3.0L/m进行边部注浆能提高水泥稳定碎石基层边部芯样强度119~152%。

（2）边部注浆机可有效改善水泥稳定碎石基层边部美观度，使得基层边部线型顺直美观。

（3）经过怀阳高速、云茂高速和景中高速工程验证，边部注浆机可降低施工成本、减少人员配置，提高施工效率，具有广阔的应用前景，值得进行大力推广。

技术数据

附图说明

图1是本发明的立体图1；

图2是本发明的立体图2；

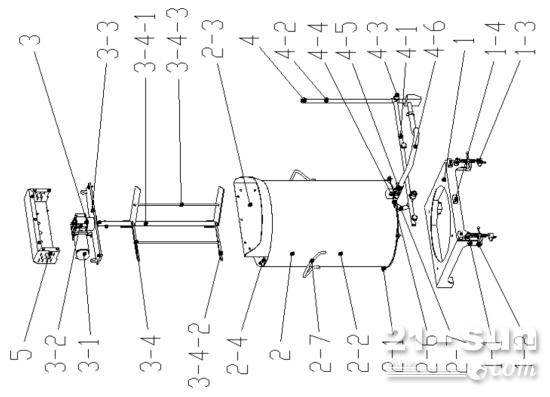

图3是本发明的爆炸示意图；

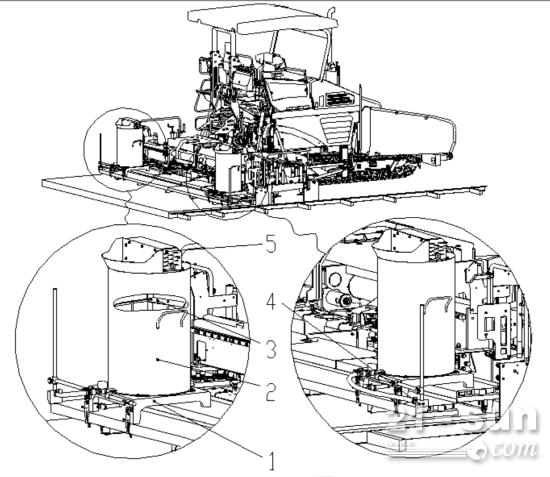

图4是本发明在水泥稳定土摊铺机中位置示意图；

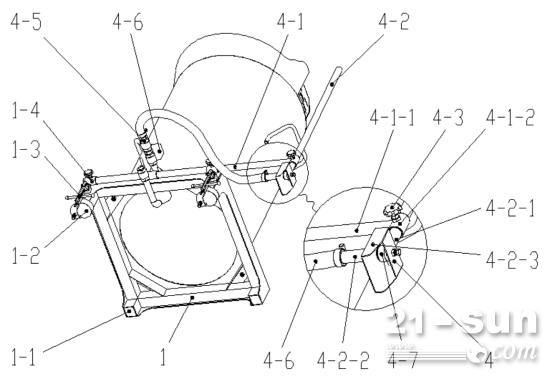

图5是本发明的滴浆装置结构示意图。

图中：1、底座，1-1、四支腿，1-2、可调高度缓冲垫，1-3、螺旋索具，1-4、固定套管，2、搅拌体，2-1、底板，2-2、筒体，2-3、进料口，2-4、弓形固定座，2-5、排污管，2-6、出液管，2-7、把手，3、搅拌总成，3-1、驱动电机，3-2、蜗轮蜗杆减速机，3-3、驱动座，3-4、搅拌器，3-4-1、搅拌轴，3-4-2、搅拌叶片，3-4-3、搅拌筋，4、滴浆装置，4-1、水平导向管，4-1-1、水平伸缩管，4-1-2、垂直固定管，4-2、垂直滴浆管，4-2-1、垂直导向管，4-2-2、滴浆管，4-2-3、滴浆槽，4-3、手轮紧固螺钉，4-4、电动阀门，4-5、手动阀门，4-6、出液软管，4-7、滴浆防溅橡胶块，5、防护罩。

具体实施方式

下面结合附图和实施例对本发明进行说明。

如图1至图5所示，本发明的一种边部注浆装置，其特征在于：包括底座1、搅拌体2、搅拌总成3、滴浆装置4、防护罩5。

底座1位于装置的最底部，底座1上部承接搅拌体2，搅拌总成3的搅拌主体嵌套于搅拌体2之中，驱动端位于搅拌体2的上沿，并设有防护罩5，滴浆装置4位于底座1外侧。

为了彻底解决了水泥稳定碎石路面基层边部密实度不足，引起边部塌边现象，本发明提供了一种边部注浆装置，通过四支腿底座固定于水泥稳定土摊铺机尾部走板台左右两侧。

如图1-3所示，所述的底座1采取四支腿1-1支撑，上层两支腿略短于下层两支腿，下层两支腿底部设有可调高度缓冲垫1-2，两组螺旋索具1-3位于下层两支腿的外侧，三组固定套管1-4焊接于底座1侧面顶部。

本发明采用立式搅拌筒+双层搅拌桨叶+垂直搅拌筋新结构，电驱蜗轮蜗杆减速机驱动，搅拌速度无级可调，确保浆液搅拌均匀，水泥浆不沉积，管道无堵塞。装置设有开放式进料口和底部排污管，结构简单，上料方便，清料彻底，省时省力。

如图3所示，所述的搅拌体2由底板2-1、筒体2-2、进料口2-3、弓形固定座2-4、排污管2-5、出液管2-6、把手2-7焊接而成，进料口2-3位于筒体2-2的顶部，弓形固定座2-4位于筒体2-2上沿内侧，排污管2-5位于底板2-1的下方，出液管2-6位于筒体2-2的底部侧面，两组把手2-7左右对称于筒体2-2中间两侧。

进一步地，所述的搅拌总成3包括驱动电机3-1、蜗轮蜗杆减速机3-2、驱动座3-3、搅拌器3-4，驱动座3-3固定于弓形固定座2-4上，驱动座3-3上部安装蜗轮蜗杆减速机3-2的输出端，驱动座3-3下部连接搅拌器3-4，蜗轮蜗杆减速机3-2输入端连接驱动电机3-1，搅拌器3-4由搅拌轴3-4-1、搅拌叶片3-4-2、搅拌筋3-4-3焊接而成，搅拌叶片3-4-2设有六组，分两层周圈均布焊接于搅拌轴3-4-1上，搅拌轴3-4-1中间焊接三组、底部焊接三组，三组搅拌筋3-4-3周圈均布焊接于上下层搅拌叶片3-4-2上。

本发明采用水平导向管+垂直滴浆管+滴浆防溅橡胶块组合结构，可实现左右上下前后多自由度、多方位连续注浆供料，供料精准连续，注浆量无级可调，浆液垂直滴洒、无飞溅。

如图5所示，所述的滴浆装置4包括水平导向管4-1、垂直滴浆管4-2、手轮紧固螺钉4-3、电动阀门4-4、手动阀门4-5、出液软管4-6、滴浆防溅橡胶块4-7，水平导向管4-1由水平伸缩管4-1-1和垂直固定管4-1-2焊接而成，水平导向管4-1嵌套于固定套管1-4之中并可左右伸缩，采取若干组手轮紧固螺钉4-3固定，垂直滴浆管4-2由垂直导向管4-2-1、滴浆管4-2-2、滴浆槽4-2-3焊接组成，垂直滴浆管4-2通过垂直导向管4-2-1嵌套于垂直固定管4-1-2之中，采取手轮紧固螺钉4-3固定，滴浆管4-2-2依次连接出液软管4-6、手动阀门4-5、电动阀门4-4和出液管2-6，滴浆防溅橡胶块4-7螺栓固定于滴浆槽4-2-3的内侧。

如图4所示，进一步地，本发明还提供了一种水泥稳定土摊铺机，包括具备上述特征的边部注浆装置，边部注浆装置可安装两组，左右对称放置于水泥稳定土摊铺机尾部的上下层走板台上，分别通过两组螺旋索具1-3与走板台紧固。

本发明的具体工作原理如下：

步骤一：上料作业

关闭所有阀门，按照施工设计浆液水灰比要求，

通过进料口2-3人工装料；

步骤二：搅拌作业

打开驱动电机3-1，蜗轮蜗杆减速机3-2开始带动搅拌器3-4转动，双层搅拌桨叶和垂直搅拌筋带动立式搅拌筒内的水泥浆开始搅拌，搅拌速度0-20r/min无级可调，确保浆液搅拌均匀，水泥浆不沉积。

步骤三：注浆作业

调整水平导向管4-1和垂直滴浆管4-2，确保水平导向管4-1和垂直滴浆管4-2在前后左右上下处于合适位置，并用手轮紧固螺钉4-3紧固，打开电动阀门4-4和手动阀门4-5，保持驱动电机3-1运转，浆液在搅拌作用力和重力作用下沿着出液软管4-6流出，流经滴浆管4-2-2进入滴浆槽4-2-3，调节滴浆防溅橡胶块4-7，确保浆液沿着滴浆槽4-2-3内壁面垂直滴洒、无飞溅。保持水泥稳定土摊铺机稳定车速行驶，实时关注搅拌桶内浆液残余量，及时补充。

步骤四：清料作业

注浆完成后，打开装置所有阀门，通过进料口2-3人工注水，清洗装置内壁面和管道，清料过程保持驱动电机3-1运转，避免水泥浆沉积及堵塞管道，直至装置内壁面和管道无残留水泥浆停机。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本发明的保护范围。

本发明提供了一种边部注浆装置，适宜于水泥稳定碎石基层铺设应用，其通过四支腿底座固定于水泥稳定土摊铺机尾部走板台左右两侧，采用立式搅拌筒+双层搅拌桨叶+垂直搅拌筋新结构，电驱蜗轮蜗杆减速机驱动，搅拌速度无级可调，确保浆液搅拌均匀，水泥浆不沉积，管道无堵塞；采用水平导向管+垂直滴浆管+滴浆防溅橡胶块组合结构，可实现左右上下前后多自由度、多方位连续注浆供料，供料精准连续，注浆量无级可调，浆液垂直滴洒、无飞溅；装置设有开放式进料口和底部排污管，结构简单，上料方便，清料彻底，省时省力；通过对边部注浆提高水稳基层的边部强度，提供了一种精确控制注浆水灰比、浆液均匀性、注浆量的专用边部注浆设备，彻底解决了水泥稳定碎石路面基层边部密实度不足，引起边部塌边现象。

图1

图2

图3

图4

图5

主要技术优势：

采用立式搅拌筒+双层搅拌桨叶+垂直搅拌筋新结构，电驱蜗轮蜗杆减速机驱动，搅拌速度无级可调，确保浆液搅拌均匀，水泥浆不沉积，管道无堵塞；
采用水平导向管+垂直滴浆管+滴浆防溅橡胶块组合结构，可实现左右上下前后多自由度、多方位连续注浆供料，供料精准连续，注浆量无级可调，浆液垂直滴洒、无飞溅；
装置设有开放式进料口和底部排污管，结构简单，上料方便，清料彻底，省时省力。
通过对边部注浆提高水稳基层的边部强度，提供了一种精确控制注浆水灰比、浆液均匀性、注浆量的专用边部注浆设备，彻底解决了水泥稳定碎石路面基层边部密实度不足，引起边部塌边现象。
