推土机电气系统分析及故障排除
2021-11-24 中国工程机械商贸网

机器设备的电气系统,就好比人的神经系统,若人的神经系统有了毛病,就不能正常的生活和工作,机器亦是如此。

要想保证机器的电气系统正常工作,除了日常工作的正常保养外,还需要对电气系统的故障进行正确的判断,及时排除。对于一个从事服务和维修的工作人员来说,首先应熟悉系统的电气原理,这样可对故障进行系统的分析和判断,避免多走弯路,达到事半功倍的效果。

推土机压路机现有产品的电气系统为24V直流系统,采用单线制,负极搭铁。在故障判断时,应先询问故障情况,观察故障现象,在动手检查时,应本着先易后难的原则。

推土机电气系统的故障分析与判断

推土机电气系统为单线制,负极搭铁。SD系列推土机蓄电池继电器为控制正极式,TY320B推土机蓄电池继电器为控制负极式。

常规检查

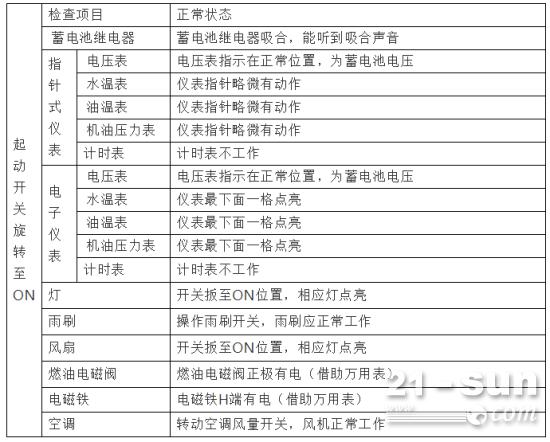

当起动开关旋转至ON时,蓄电池继电器有无动作,若有动作,则系统主电路接通,此时,仪表盘上电压表指示为蓄电池电压,以此可以初步判断蓄电池的状态(蓄电池的额定电压为24V)。

检查项目:

以上项目若出现非正常现象,应先进行排查,等故障排除后再起动车辆。

故障检查

1.起动线路

1.1推土机处于停车状态,起动开关在OFF位置时,电压表有电压指示。

此故障说明蓄电池继电器未断开,会造成蓄电池放电,长时间会使蓄电池亏电,造成起动困难。

可能存在的故障原因:

a.蓄电池继电器故障。

b.蓄电池继电器接线柱有断路处(观察即可发现)。

c.起动开关故障。

d.起动开关接线柱有断路处(观察即可发现)。

e.线路故障。

故障判断:借助万用表,检查蓄电池继电器A40接线柱是否带电。

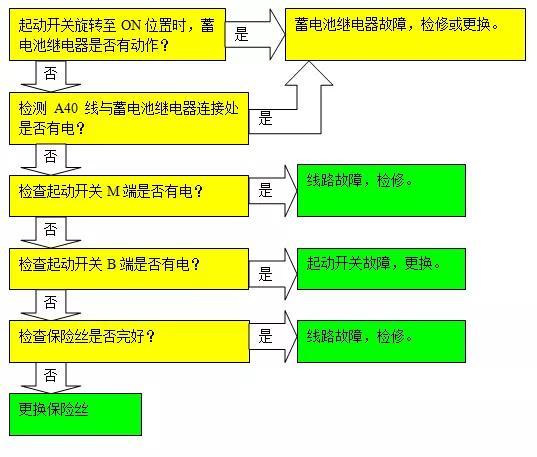

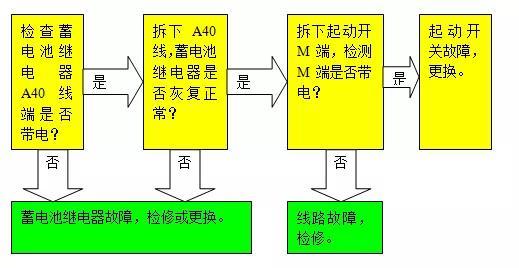

1.2当起动开关旋转至ON时,主电路不通电。

可能存在的故障原因:

a.蓄电池继电器故障。

b.起动开关故障。

c.线路故障。

d.蓄电池故障

故障判断:借助万用表。

1.3当起动开关转至ON位置时,线路正常;而当起动开关转至START档时,发动机不起动。

可能存在的故障原因:

a.蓄电池电量不足。

b.起动开关故障。

c.起动继电器、电压继电器或复合继电器故障。

d.空档开关故障。

e.线路故障。

f.发电机故障。

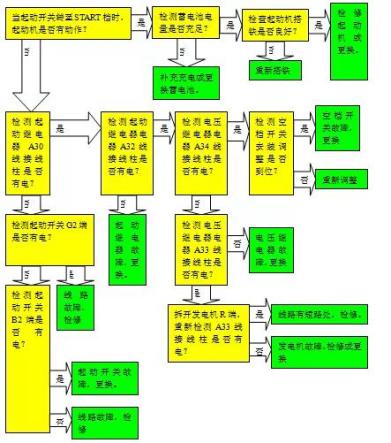

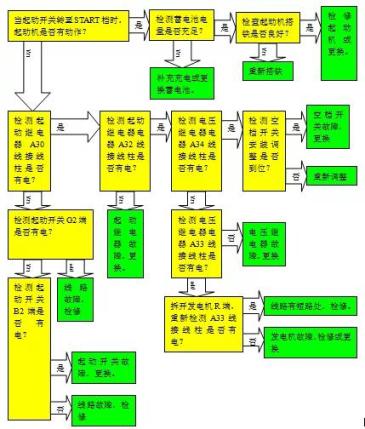

故障判断:借助蓄电池测试仪、万用表。

1.3.1起动继电器和电压继电器组合使用的机型(配重发康明斯发动机机型)

1.3.2装有复合继电器的机型

2.停机操作

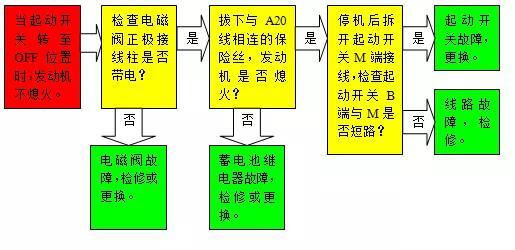

2.1配有电磁阀的发动机(如重发NT855,上柴CA121),当起动开关转至OFF位置时,电磁阀断电,实现停机。若起动开关转至OFF位置时,不能实现停机,可能存在的故障愿因:

a.起动开关故障。

b.线路故障。

c.电磁阀故障。

d.蓄电池继电器故障。

故障判断:借助万用表。

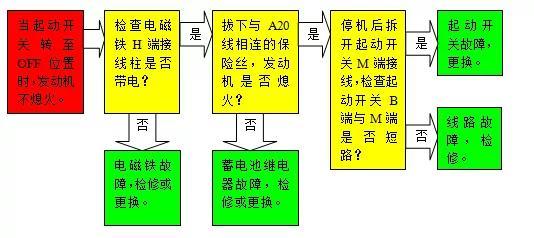

2.2配断电停车电磁铁的发动机(东风康明斯6CT),若起动开关转至OFF位置时,不能实现停机,可能存在的故障愿因:

a.起动开关故障。

b.线路故障。

c.电磁铁故障。

d.蓄电池继电器故障。

故障判断:借助万用表。

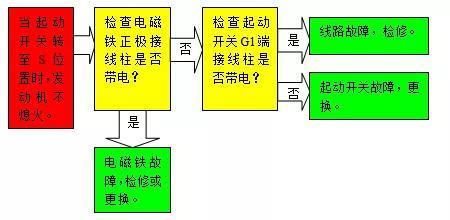

2.3配通电停车电磁铁的发动机(上柴6114),当起动开关逆时针转至S位置时,不能实现停机,可能存在的故障愿因:

a.起动开关故障。

b.线路故障。

c.电磁铁故障。

故障判断:借助万用表。

3.仪表

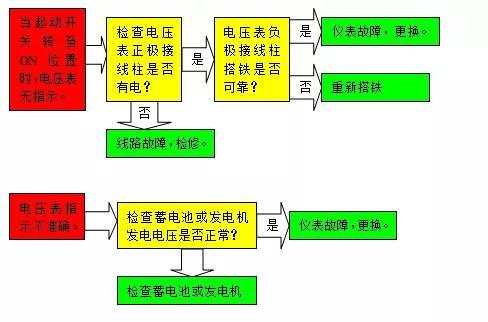

3.1电压表:当起动开关转至ON位置时,电压表指示为蓄电池电压(蓄电池额定电压为24V);当发动机工作时,电压表指示为发电机的发电电压(发电机的额定电压为28V);若电压表无指示或指示不准确,可能存在的故障愿因:

a.电压表故障。

b.线路故障。

故障判断:借助万用表。

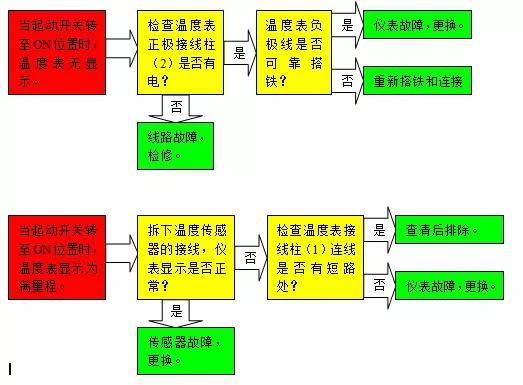

3.2温度表(VDO):当冷车起动时,起动开关转至ON位置,仪表指针略有动作;热车时,若液体的温度高于仪表的最低刻度值时,仪表指示为液体的实际温度。当起动开关转至ON位置时,若仪表无指示或指示在满量程,可能存在的故障原因:

a.仪表故障。

b.线路故障。

c.传感器故障。

故障判断:借助万用表。

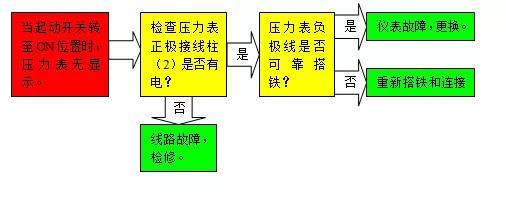

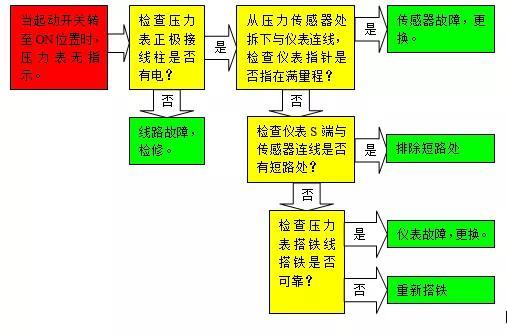

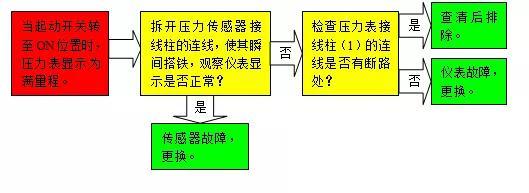

3.3压力表(VDO):起动开关转至ON位置,仪表指针略有动作,指针指示在0位置;机器工作时,仪表指示为机油的工作压力。机器工作时,压力表无指示或指示在满量程,可能存在的故障原因:

a.仪表故障。

b.线路故障。

c.传感器故障。

故障判断:借助万用表。

3.4温度表(科蒂斯):当冷车起动时,起动开关转至ON位置,仪表点亮一格;热车时,若液体的温度高于仪表的最低刻度值时,仪表显示为液体的实际温度。当起动开关转至ON位置时,若仪表无显示或显示在满量程,可能存在的故障原因:

a.仪表故障。

b.线路故障。

c.传感器故障。

故障判断:借助万用表。

3.5压力表(科蒂斯):起动开关转至ON位置,仪表点亮一格;机器工作时,仪表显示为机油的工作压力。机器工作时,压力表无指示或指示在满量程,可能存在的故障原因:

a.仪表故障。

b.线路故障。

c.传感器故障。

故障判断:借助万用表。

注:机器在工作过程中,仪表显示不准确,一般为仪表或传感器故障,首先应检查使用的仪表和传感器是否匹配。

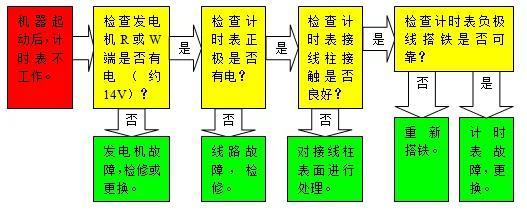

3.5计时表:机器起动后,发电一发电,计时表即开始工作。计时表若不工作,可能存在的故障原因有:

a.计时表故障。

b.线路故障。

c.发电机故障。

故障判断:借助万用表。

4.灯、喇叭等电器件,在出现故障时,原理比较简单,就不再详细介绍

(本文来自矿山机械维修大全)
