卡尔玛DCT80堆高机出现手刹灯及刹车低压报警灯常亮的快速维修
2021-11-22 来源:卡尔玛港口机械

卡尔玛已连续六年推出快速维修故障案例,帮助客户解决了各类设备故障,减少了设备停机时间。卡尔玛今年将继续在各社交平台推出快速维修故障案例分享,同时也将发布一些研讨类技术文,帮助客户及维修人员解决疑难杂症,普及机车技术理论,进一步帮助客户提高生产力。

我们将分享的2021年第八则是卡尔玛DCT80堆高机出现手刹灯及刹车低压报警灯常亮的快速维修案例。

故障描述

客户反应机车作业期间突然出现手刹指示灯及刹车低压报警指示灯点亮,机车无法正常行驶。

故障排查

1. 根据故障现象初步分析故障原因如下:

(1)机车刹车压力低引起的故障:

现场用液压表测量刹车泵压力及充压压力都正常,排除刹车系统液压压力引起的故障;

(2)机车电气原因引起的故障:

现场用万用表直流电压档检查刹车充压阀上的手刹压力开关及刹车低压报警开关的电源线,测量发现无电源输入,可以基本判断为电气原因引起的手刹指示灯及刹车低压报警指示灯点亮,机车无法正常行驶的故障。

2. 查看DCT机车电气图纸,刹车充压阀上的手刹压力开关及刹车低压报警开关的电源线由F58-2保险座的第5个5A的保险丝提供,现场查看此5A保险丝发现损坏,安装一个新5A保险丝后又会烧坏,说明该保险丝线路有接地短路的地方。

3. 根据标准配置DCT机车电气图纸所示,由F58-2保险座的第5个5A的保险丝提供电源的电气部件有:

(1)机车刹车灯压力开关-S216

(2)空调系统干燥瓶上的压力开关-S246

(3)机车门架终点缓冲感应器-B7211-2

(4)机车变速箱离合压力开关-S220-2

(5)机车刹车系统的手刹压力开关-S200及刹车压力低报警开关-S214

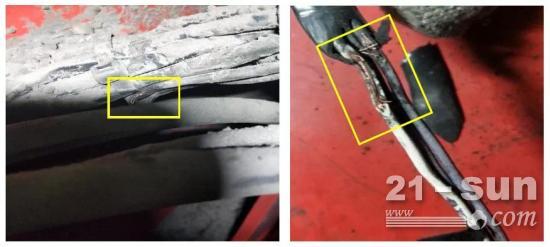

4. 根据以上DCT机车电气图纸中由F58-2保险座的第5个5A的保险丝提供电源的部件线路图,对机车线路短路故障进行全面排查,最终发现由F58-2保险座的第5个5A的保险丝到刹车灯压力开关-S216的线路(线号为216-1A)电源线磨破皮接地短路,短路的位置如下:

解决方法

修复磨损的线路,并重新包扎固定,用防护套管保护线束。试车检查,机车手刹指示灯及刹车低压报警指示灯常亮故障消除,机车恢复正常使用。

案例总结

从此次维修案例修复过程中,我们总结到:处理机车电气线路故障时,建议一定按照电气图纸所示对有关的线路进行逐步排查,沿着电缆布置走向仔细检查,不放过任何一个可疑的地方,切勿因觉得麻烦而不去检查该检查的部件,比如线束拐角处。

同时,日常维护机车或更换线束、管路时,请一定恢复原车安装要求,现场可添加线束保护套管对更换线束进行保护,避免不必要的破损。

快速维修故障案例及研讨类技术文由卡尔玛亚洲培训中心(KATC)收集整理编写。转发请注明出处。

卡尔玛亚洲培训中心(KATC)致力于成为引导亚洲集装箱装卸工业领先的培训中心,KATC提供一个专业的平台供广大的合作伙伴和用户在全球无界的知识环境中投入学习、忘掉弊习、重新学习。
