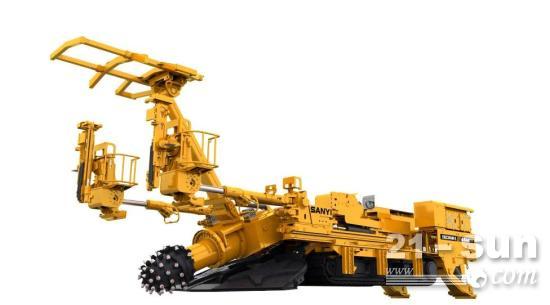

三一重装EBZ260M-2掘锚机是以掘进机为主体，结合煤矿巷道的地质条件特点，将锚杆机和支护装置与掘进机相结合，在一台设备上实现掘进、临时支护与锚固作业，提高安全可靠性，减轻工人劳动强度，改善工作环境，提高作业效率，适应煤矿的需求。

产品优势

一体化设计

•掘进、支护、锚固一体化，一机多用

•整机结构紧凑，布局合理

运动精度高

•涨紧式销轴连接

• 锚杆动作高、低速控制系统

适用性能强

•多级伸缩装置，支护范围广

•支护顶板自适应顶板倾斜角度，可匹配各种形状巷道

作业环境优

•手动+遥控方式控制

•临时支护下锚固作业，安全性高

•液压式锚杆钻机，噪音小，减人省力

安全性能高

•掘进、锚护液压互锁

•掘进、锚护电气互锁

技术特点

结构紧凑，布局合理

结合多年的掘进机研发经验，在我司EBZ260H掘进机基础上开发新结构形式掘锚机，锚杆机构布置在行走部两侧，可通过双级伸缩滑动平台实现超前锚固作业，临时支护布置在截割部上方，便于支护展开收回，整机结构紧凑，布局合理。

高强、灵活锚杆机构

• 摆动伸缩臂采用花键式结构，多处导向键限制方向，运动精度高，伸缩行程0.7米，左右摆动±35°，上摆动45°，下摆动30°。

•锚杆机左右旋转范围覆盖-30°~+100°，可实现顶锚杆、帮锚杆、角锚杆的锚固，并配置人工辅助作业的上人平台。

全新液压泵站、油箱、操作台

• 油箱与泵站整体设计在后支撑上，采用上下结构设计，占用空间小，油箱布置在油泵电机上方，可有效减少吸空概率。

•操作台设计在本体上，方便观察，锚杆机设置站人平台，便于操作。

•电控箱后移，本体左右两侧预留双级滑道空间，重新布置液压、电气管路走向。

全断面锚杆作业

• 锚杆机构动作灵活，可实现全断面锚杆作业。

•水平最低帮锚杆0.4米，锚杆机还预留旋转角度，根据煤矿锚杆15°的角度要求，可完成底脚锚杆。
