SD22发电机不发电故障诊断
2021-10-18 来源:山推股份

今天我们来讲解常见的山推SD22C系列推土机,发电机不发电问题如何进行解决。

1. 将机械停到坚硬的平坦路面,确保周围环境安全。

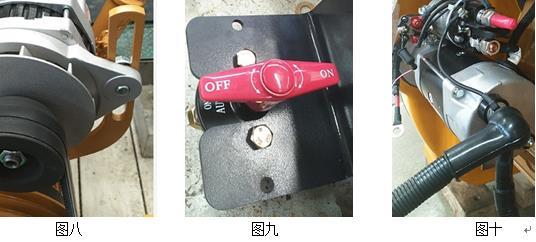

2. 首先检查发电机的皮带是否过松(图七),过松皮带打滑会影响发电机的正常发电,如果过松需调整张紧螺杆图八。(将锁定螺母松开,调整皮带张力,用30N到50N的力按压皮带,其挠度在10到15mm合适。测量发电机搭铁是否正常。若不正常将重新搭铁。)

3. 检查负极开关。图九

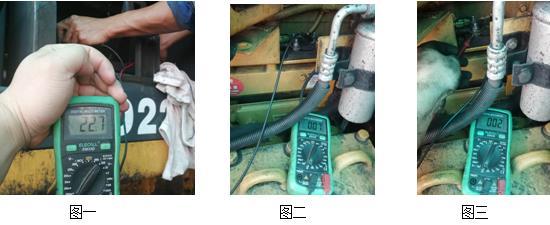

4. 检查蓄电池是否正常。(若不正常蓄电池有故障)图一

5. 检查线束70A02是否正常。(若不正常,此线束有故障)

6. 检查蓄电池继电器是否正常。(若不正常,此为继电器故障)

7. 检查启动马达到蓄电池继电器线束70A10是否正常。(若不正常,此线束有故障)图十

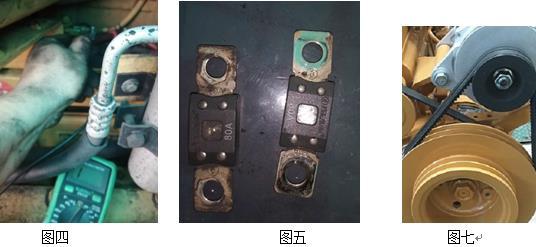

测量发电机到启动机线束16B10是否正常,若不正常需检查在线保险(80A和125A保险是否正常,若不正常则需更换损坏保险)。图二、图三、图四、图五

9. 现场遇到的问题是80A在线保险损坏,导致发电机B端子不得电,励磁没有电无法产生磁场。

10.更换新保险后试机正常。图六
