SD16推土机锥盆齿间隙及啮合斑点的调整
2021-10-13 中国工程机械商贸网

目前山推液力机械推土机中央传动减速器所用的齿轮大多为螺旋锥齿轮,齿形曲线有圆弧。为了使齿轮副能正常地工作,两齿轮的齿侧间隙和齿面接触区必须正确,而两者尤以齿面接触区更为重要。维修变速箱或中央传动重新安装时需调整锥盆齿之间的间隙。

正常情况下,一对螺旋伞、锥齿轮标准间隙为0.25~0.33mm。沿齿长方向的啮合印痕应不小于齿长的一半。且在齿长方向靠近小端(偏小端30%-50%)。高度上位于齿高的一半。

调整步骤:

1、调整伞齿轮紧固螺母扭矩力在350-430n.m。

2、左、右轴承盖定位销对准轴承座位置,轴承盖预紧力在150-200n.m之间。

3、调整伞、锥齿轮啮合间隙为0.25~0.33mm,需转一圈测量6处以上。

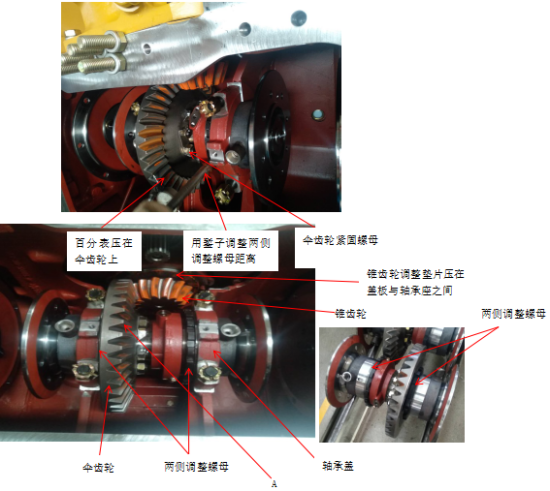

(1)两侧调整螺母向左右两侧拧紧,把百分表压在伞齿轮A点,用撬棍固定住锥齿轮,不让锥齿轮转动,用手前后拉动伞齿轮,读百分表数值是否在0.25~0.33 mm之间。

(2)若间隙小于0.25mm,需拧松左侧调整螺母,同时拧紧右侧调整螺母,(使伞齿轮向左移动)始终确保两侧调整螺母在紧固状态。

(3)若间隙大于0.33mm,需拧松右侧调整螺母,同时拧紧左侧调整螺母,(使伞齿轮向右移动)始终确保两侧调整螺母在紧固状态。

4、调整啮合斑点:通过加减锥齿轮调整垫片的方法使其达到:齿面接触中心沿齿宽的30~50%,偏小端。齿面接触中心沿齿高的一半。

(1)若斑点在大锥齿轮小端的凹面和大端的凸面,则说明小锥齿轮过于靠近大锥齿轮的中心线,故小螺旋锥齿轮应后退,一般情况下只退小螺旋锥齿轮即可调好,只在个别情况下才需要大螺旋伞齿轮靠近小螺旋锥齿轮。

(2)啮合斑点在大锥齿轮小端的凸面和大锥齿轮大端的凹面,说明小螺旋锥齿轮过于远离大螺旋锥齿轮的中心线,应使小螺旋锥齿轮前移,一般情况只向前移动小螺旋锥齿轮即可调好,只在个别情况下才需要大螺旋伞齿轮远离小螺旋锥齿轮。

5、调整伞齿轮转动拉力在30-70n.m。

6、紧固轴承盖力矩在300-520n.m。

(本文转载自山推股份,点击链接阅读原文)
