机 型: SD90
工作环境:土石方
故 障: 燃油、油位显示故障
故障现象:

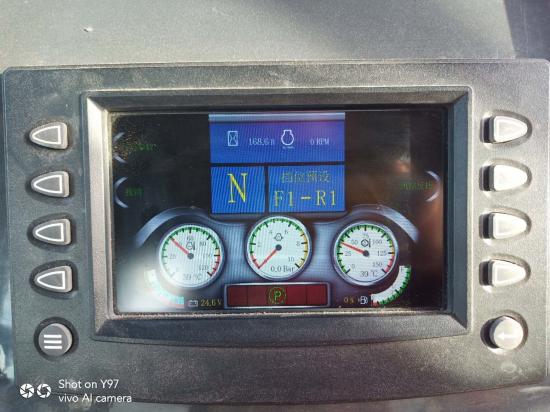

客户来电反馈车辆仪表盘中,燃油油位不显示。
故障检查:

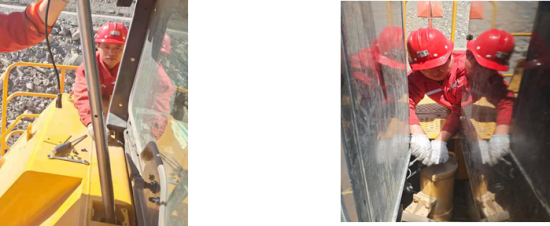

服务人员到达现场试车时发现该故障现象确实存在,与客户所描述故障现象相同。随后服务人员对该设备进行检查:
1、服务人员检查燃油管路、油箱无泄漏现象,未查出异常问题。
2、检查上、下调动油浮位置,运用万能表测量油位传感器是否存在故障,通过测量油位高是电阻低在36欧左右,油位低时电阻在260欧左右,电阻可变符合正常范围,油浮正常。
3、随后服务人员对线路进行排查:检查油位传感器端及龙门架多路插头,检查D26线号通断,线路正常。

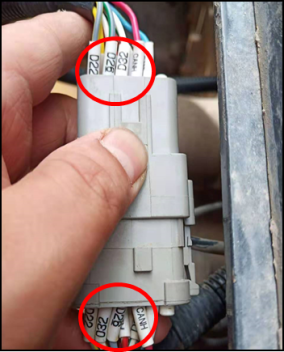

4、检查发现龙门架多路插头D26与D32接反。
故障分析:

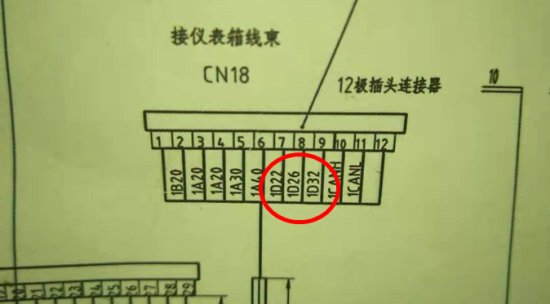

由电气原理图分析,找到燃油液位传感器,直接接入到智能仪表的线号D26,根据推土机结构判定,燃油液位传感器,接到地板架线束,再接到仪表箱线束,再到智能仪表。进行分段测量,判断导线的通断情况,逐步排查。
D26燃油液位传感器 D32工作油箱油温传感器
D22传动油温传感器。
故障处理:
重新推针调换,试车油位显示正常,故障排除,试车正常。
