长螺旋钻孔压灌混凝土桩适用什么建筑桩基础?
2021-09-07 来源:豆丁施工

一、长螺旋钻孔压灌混凝土桩施工简介

长螺旋钻孔压灌混凝土桩由长螺旋钻孔桩工法演变而来与普通长螺旋钻孔桩不同它采用高压砼泵通过钻头活门向孔内连续高压泵注流态混凝土至桩顶为止然后插入钢筋笼而形成的桩体是一种新型的桩基础施工手段。

二、工法特点

长螺旋钻孔压灌混凝土桩的成孔是采用长螺旋钻机无振动排土钻进,无需泥浆护壁,因而对周边居民及相邻建筑物没有振动影响,也无泥浆污染,减轻劳动强度、工艺简洁、成桩效率高,加快了施工速度;缩短工期。

三、适用范围

长螺旋钻孔压灌混凝土桩适用范围较大,几乎可以适用各种土层,既能干作业成孔,也能在地下水位较浅的情况下成孔成桩。桩径为Φ400–Φ800,桩长最大可达到32m。

四、机具设备

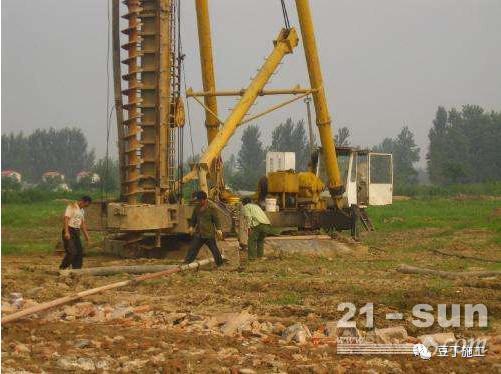

(1)长螺旋钻机

(2)混凝土搅拌设备和运输设备

(3)混凝土输送泵混凝土输送泵

五、施工工艺

施工准备→测量放线→钻机对位→检查桩管、砼输送管→钻进成孔→泵压混凝土与提升钻杆→钢筋笼安装就位→移机

六、操作要点

(1)钻机对位钻机就位时,液压支腿要落在实处,松软处可用枕木等物垫塞,利用液压支腿使钻机水平并调整钻机立柱与水平面垂直,垂直偏差不大于1%,对位偏差不超过20mm。

(2)钻进成孔

钻进成孔中,对钻压、转速和钻进速度要根据地质变化与动力头工作电流显示值进行合理调整,正常钻进的电流值一般为100A左右。当电流值大于140A的额定值时,应迅速进行空钻,使紧抱钻杆叶片上的土块甩出,待电流值降到正常范围后方可继续钻进,钻进时应采用间歇钻进方法(即钻进→空钻→钻进),以利于被切削岩土及时排出地面。当钻至设计深度后空转30-60s,待电流稳定后停钻并发出信号,为泵送混凝土做好准备

(3)泵压混凝土与提升钻杆

混凝土可采用现场搅拌混凝土,混凝土坍落度一般为150~180mm,石子粒径通常为5~20mm,掺高效减水剂或泵送剂,泵送混凝土时,司泵工与司钻工要随时联系,保证输送、停止输送混凝土与提升、停止提升钻杆的工作密切配合。钻杆提升要求为提升速度1.5~3.5m/min,钻头始终埋在混凝土下面1.0m深处;泵送混凝土要求为:泵工作压力值一般控制在3.0-4.0MPa,并保证提升钻头时要带压,达到桩顶标高后超灌500mm。

(4)钢筋笼制作安装

钢筋笼加工质量应符合设计与规范要求。在泵送混凝土结束后应迅速将钻具移位,清理孔口,借助副卷扬机吊笼入孔,并将笼体振入预定深度。

(5)填写记录表

记录表由司钻工、司泵工各自分别填写。记录分台班填写,班组负责人审核,经项目技术部门整理汇总。

七、质量控制要点

(1)应注意轴线或控制点的准确定位。

(2)根据设计桩长、自然地面标高、桩顶标高及钻机距地面高度,换算钻杆进孔尺寸,并在钻杆或机身上作明显标志,钢筋笼下放深度可在预定深度的基础上调高300-500mm,以免钢筋笼在孔内下沉,不能满足锚人承台的长度要求。制定合适的钻机开行路线,以免桩身被挤压破坏。

(3)下钻前一定要先做好冲管检查,防止砼在输送管或冲管中堵塞。注意司钻工和司泵工的协调配合。(4)混凝土质量控制。包括对原材料的检测,配合比的确定,坍落度控制,计量每根桩混凝土的用量,随时算出每根桩的充盈系数(正常情况下充盈系数为1.0-1.2)。

(5)做好机械设备状态控制。

八、常见质量问题

(1)穿孔

(2)桩位偏移

(3)斜孔

(4)堵管

(5)缩径与扩径

(6)标高不准

(7)钢筋笼沉入困难

(8)断桩与夹层

(9)混凝土强度不足
