1.工程概况
天山胜利隧道是G0711乌鲁木齐-尉犁-若羌高速公路的重要控制性工程,隧道全长22006.7m,是目前世界最长的高速公路隧道,隧道洞底最大埋深约1122m。进口位于天山北坡,海拔为2772m。隧道建成后将打通天山南北的交通运输屏障,成为连接北疆、南疆之间的高效、快捷的运输通道。
隧道沿线区域特点:
1)地震烈度高,构造挤压强烈,地应力场高;
2)岩性复杂多变;
3)海拔高,埋深大,
4)场区靠近乌鲁木齐河发源地,施工环保要求严苛;
5)断裂发育
根据隧道初勘资料可知,距离隧道入口处约1.9km附近存在的博罗科努-阿齐克库都克断裂(博-阿断裂,F6)具有长期性和活跃性的特征,断裂破碎带影响范围约300米,是隧道施工过程的控制性地质因素。因此,在隧道施工前,需要对沿线工程地质、水文地质等信息进行详细勘察。
天山胜利隧道分为左洞、右洞及中导洞,本次定向钻水平孔勘察,初步设计自右洞进口沿隧道轴线钻进2500米,分别在500、1000、1500、2000、2500米处取芯,取芯长度各3米。具体取芯位置可根据实际情况进行调整。此外,进行综合测井、孔内电视、水力压裂试验等工作。
2.地质条件
2.1地形地貌
基于隧道工程项目情况介绍,此次水平定向钻穿越场址区位于构造剥蚀高中山地貌区,中轴线地面高程2772.00-4113.00m,相对高差1341.00m,地形起伏大,岩石风化强烈,冰川及冰川地貌发育,堆积物主要以第四系冰水堆积碎块石土为主。
拟建隧道进、出口均位于山前斜坡地带,隧道进口自然坡角约40°~45°,表层主要为第四系崩坡积碎块石土,下伏基岩为泥盆系强风化凝灰质砂岩,自然边坡处于基本稳定状态。隧址区进口处为乌鲁木齐河河谷,两岸陡峭,通行条件差。

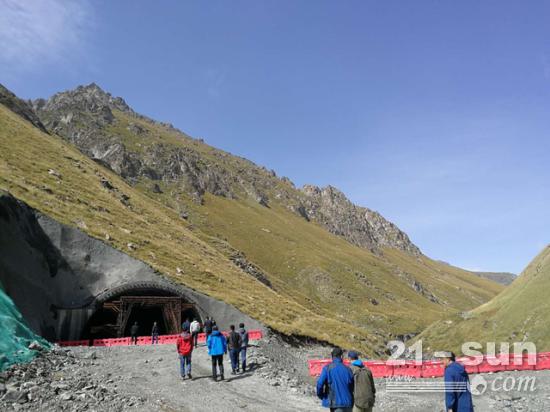

天山胜利隧道进口

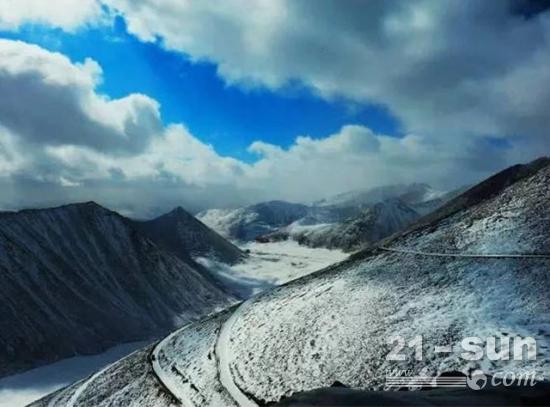

地形地貌
2.2地层岩性
根据初勘工程地质调绘及钻探成果,隧址区地层主要为第四系冲洪积卵石(Q4al+pl)、崩坡积碎石(Q4c+dl)、冰水堆积碎石(Q4fgl);泥盆系上统天格尔组灰绿色凝灰质砂岩(D3tb)、中元古代(Pt2)蓟县系卡瓦布拉克群第二组(Jxk2)灰褐色变质砂岩、砂质板岩;中元古代(Pt2)长城系星星峡群(CHx)灰绿色石英片岩、片麻岩及华力西期侵入浅肉红色花岗斑岩(γC2dH)灰白色花岗岩(ηγD1H)、加里东期侵入灰白色花岗闪长岩(γδS1Q、γδS2Q)、晋宁运动期青白口纪侵入灰色片麻状闪长岩(tnQbH)。

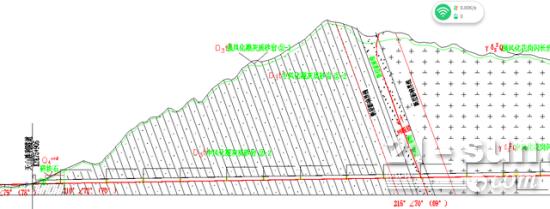

天山胜利隧道进口地质断面图
水平定向钻穿越曲线所经过地层初步判断以强-中风化凝灰质砂岩、碳质板岩、花岗闪长岩等岩层为主。
2.3地质构造
博罗科努-阿齐克库都克断裂(简称博-阿断裂,图1.4)是一条斜切天山的NW 走向大型右旋逆走滑活动断裂带,也是划分准噶尔-北天山褶皱系与天山褶皱系的分界断裂,一条晚古生代形成的板块缝合带,亦称天山主干大断裂。它西起哈萨克斯坦沿萨赛科利湖和阿拉湖西岸,向东南经艾比湖西岸斜穿天山至吐鲁番-哈密盆地南部,东南端延入甘肃,全长约1400 余公里,新疆境内逾1000km。博-阿断裂的断层面总体南倾,倾角50~80°。该断裂的活动具长期性与多期性,从它控制的地层看,早古生代以前即已形成,之后多次活动。断裂活动强度自西向东有变弱特征。
根据前期安评报告结论,博-阿断裂为二级新构造单元界线,区域深大断裂,是布格重力异常梯度带。区域内错断晚更新世-全新世冲洪积扇,地表形成断层陡坎(图1.5),是全新世活动断裂,晚更新世以来的右旋走滑速率为1.4~2.0mm/a。该断裂具备发生7 级地震的构造条件。野外调查结合影像解译,综合判定了博-阿断裂南支断层与隧道相交位置中心坐标为:E86.96°,N43.09°,两者交角为85°,断层影响带防宽度300m。通过滑动速率变化趋势,结合博-阿西北及东南段落同震位移变化情况分析,隧道区活动断裂设防参数为:水平同震位错1.5m,垂直为1.0m。根据博—阿中断层东段的大震复发周期和离逝时间,计算得到其未来100 年的大震发生概率约为:0.03。
3.完成工作内容
由于受隧道工程总工期的限制,水平定向钻勘察安排在冬季施工。我公司组织精兵强将,自2019年11月开始,克服气候严寒、大雪封山、道路结冰、高原缺氧、交通不便、物资匮乏、疫情影响等各种困难,发挥善打硬仗的企业精神,定向钻穿越博阿断裂进入花岗岩稳定地层100m后,于2020年6月13日顺利终孔,终孔进尺2271米。终孔后又进行了综合测井、孔内电视等测试工作,具体如下:

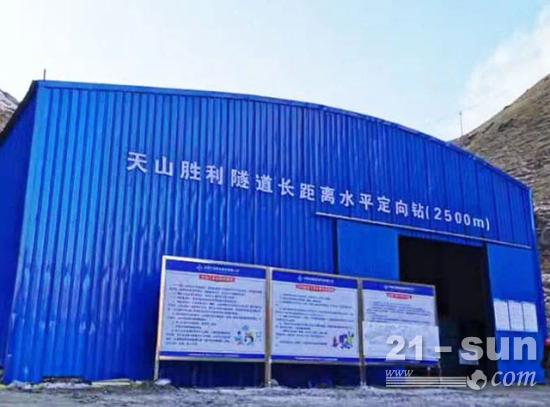

保温大棚

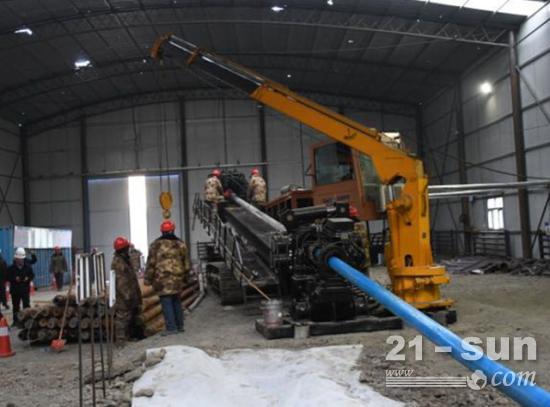

3500-L型定向钻
(1)搭建保温大棚
冬季施工,条件异常恶劣。日平均气温-10℃,夜间最低温度-30℃,严重影响定向钻施工中泥浆系统的正常运行,因此搭建保温大棚十分必要。在大棚内采用2台电锅炉及5台大铁炉综合取暖方式,保证棚内温度在0℃以上,施工用水、泥浆不结冰,确保水平定向钻勘察工作顺利进行。
(2)套管安装
在隧道进口沿轴线30米范围内,定向钻穿越地层主要为第四系冲洪积卵石、崩坡积碎石、冰水堆积碎石等,其中含有大量飘石,直径一般在40~80cm,大者可达120 cm,严重影响控向,并会形成冒浆、漏浆等现象。为此在该段范围内,采用安装套管方式达到隔离不良地层的目的。套管底端与岩石接触部位,用C40混凝土浇筑并凝固成一体,确保泥浆不漏失,对乌鲁木齐河水源地起到很好的保护作用。套管采用Φ325mm钢管,倾角-6。

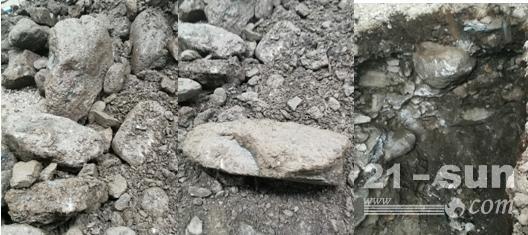

不良地层
(3)控向钻进
本次水平定向钻隧道勘察项目,采用设备主要有GD3500-L型定向钻机、发电机组、泥浆泵、泥浆搅拌回收系统、P2控向系统等。
钻具组合:
9-7/8″三牙轮镶齿钻头+ 1.5°172螺杆泥浆马达+172无磁钻铤+5-1/2″钻杆+6-5/8″钻杆
在隧道进口沿隧道轴线控向钻进,穿越博阿断裂进入花岗岩稳定地层100m后,于2271米处顺利终孔。
在钻进过程中,每根钻杆结束时采集岩屑一次(钻杆长度约9.6米),并对钻压、泵量、扭矩、钻速等参数进行记录。

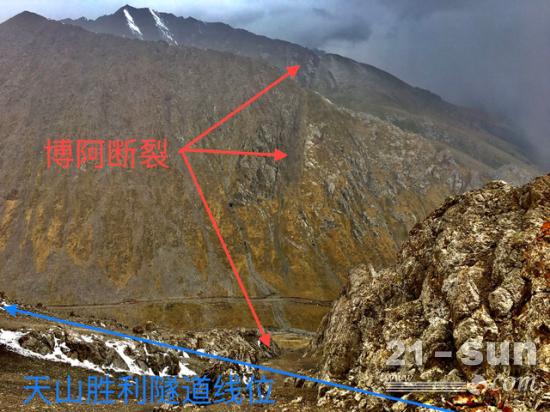

博阿断裂

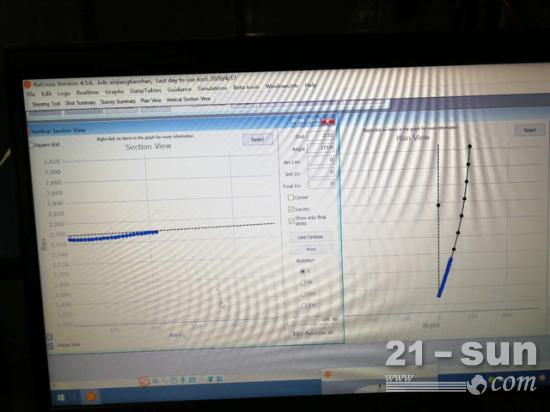

P2控向显示平面位置及高程

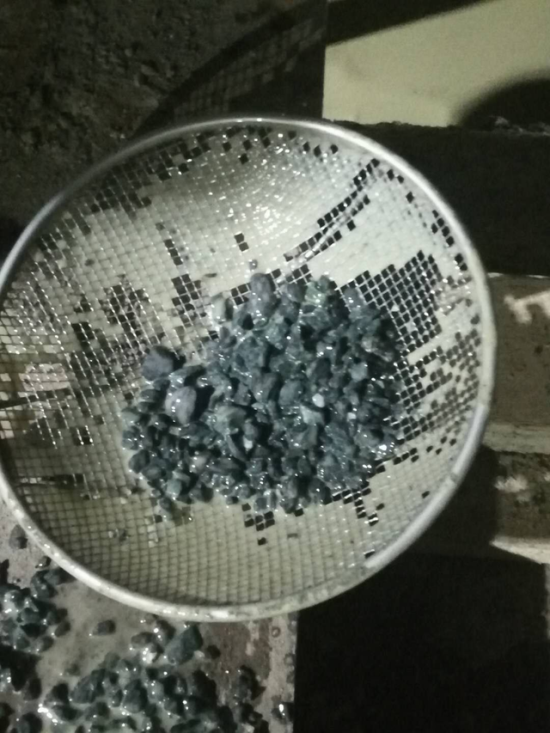

岩屑采集
(4)涌水量观测
涌水量每日观测一次。
(5)取芯
在施工过程中,分别在1003米、1900米处取芯两次。

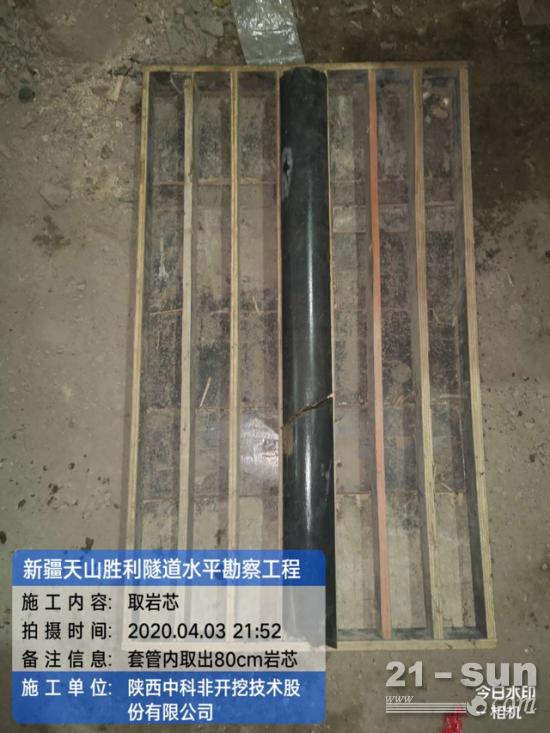

1003米取芯

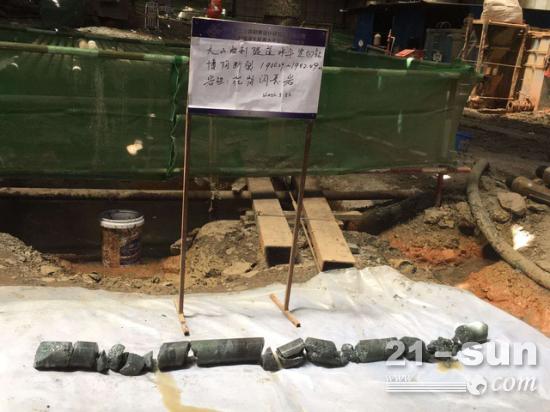

1900米取芯
(6)综合测井
在终孔后,对2271米钻孔全程进行综合测井。由于测井设备故障及工期原因,未能取得相关数据,是本工程的一大遗憾。
(7)孔内电视
对2271米钻孔全程进行孔内电视摄像。

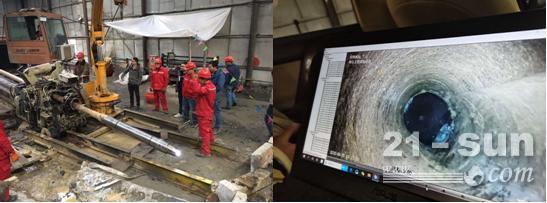

孔内电视
4.结束语
天山胜利隧道进口水平定向钻勘察项目,工程地质条件复杂,施工环境恶劣,通过我公司人员的不懈努力,于2020年7月15日圆满完成。本次超长距离的定向钻勘察首次应用于公路隧道勘察,也是对传统隧道勘察的一种创新,虽取得了一定经验,也存在一些问题有待解决。在施工过程中曾得到中交二工局、中美非开挖研究中心、隧道施工单位及业主的大力支持,在此表示真诚的感谢。
