用机丨履带式起重机防雷措施要知道!
2021-08-26 来源:工程机械与维修 公众号

大吨位履带起重机长期在野外施工,且施工工地多为空旷区域,遇到雷雨天气时,高耸的臂架极易成为雷电的引下通道,从而使机器遭受雷击。若起重机出现雷击事故,轻则造成电器件损坏,重则引起安全事故,因此做好履带式起重机的防雷工作是非常必要的。

今天说说针对履带式起重机的防雷方法,它可以覆盖绝大多数工作幅度,适应所有臂节组合,可以有效减少整机因雷击而损害的概率。

行业常见防雷措施

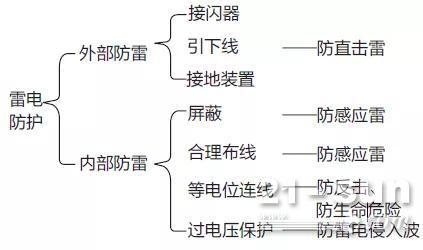

根据雷电对于设备的损坏程度,可大体分为两类,即直击雷损害和感应雷损害。直击雷损坏主要表现为在机器上产生电效应、热效应和机械力的雷电放电损害,常表现为机械结构损坏、表面烧蚀,以及可见的对空或对地的放电现象。感应雷损害主要是由于雷电放电的强大电磁场作用,在邻近导线、电气设备系统内产生静电感应或电磁感应的过电压、过电流,造成电气设备和电子设备接口部件损坏。目前,行业内常见行之有效的防雷手段大体如图所示。

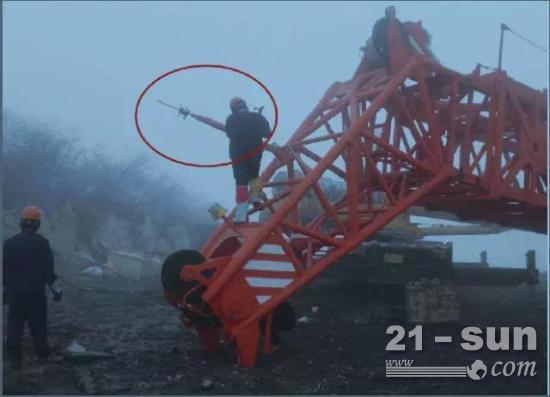

从外部防雷来看,通过接闪器、引下线及接地装置的组合,可以将雷电流从接闪器传导至大地,不至于在设备顶部积累电荷形成大电流放电。接闪器需根据覆盖范围、安装位置,参照《建筑物防雷设计规范》中滚球法的计算方法,选取适当长度的接闪针。某型起重机顶部的接闪针如图所示。

履带式起重机臂节较多,臂节之间多通过销轴连接,为了方便装配通常在销轴都抹有润滑油,由此导致接触电阻有所增大。对于此类问题,可采用铜编织带并接臂节和相对运动部件外壳来解决。有接地装置的直接并接附近建筑的接地网络即可。若附近没有可连接的接地网络,可根据现场情况在机械周围打入若干接地极,同时可在接地装置附近灌入电解液(如盐水等),以减小土壤电阻率,从而拓宽雷电流的泄放通道。

对于内部防雷来说,出于成本考虑,重要传感器、控制器应加装浪涌保护装置,同时应确保浪涌保护装置尽可能靠近被保护对象,以使其与其他导体存在大电势差时能够实现等电位连接。当有雷电波耦合到系统中时,它能够快速将高电位的电流并入地线,避免击穿、烧毁电子元件。对于有金属外壳保护的传感器需做好接地,形成法拉第笼,这样便能够有效防止外界电场侵入。在布线方面需注意,电源线缆尽量不与信号线缆绑扎在一起或同用一个金属槽敷设,但二者也不能相距太远,既要避开相互干扰,又要避免二者之间形成较大的环路面积。否则若环路中雷电感应过电压显著增加,容易造成设备损坏。

对于履带起重机而言,尤其是施工在雷暴日较高区域的,仅仅这样做是不够的。满足了以上措施,虽可以保证现场施工人员、设备结构件的安全,但高频次的接闪会增大电气系统的损坏概率,影响施工进度。目前市场上已有采用“双极性接闪针”的,它的原理与消雷器相似,它通过一种提前和增强电晕放电,防止上行先导的上迎,从而避免雷击。它可在一定范围电离附近空气,改变电场强度分布,从而大大减少遭雷击概率,其正常使用没有太高的接地电阻要求。
