装载机仪表上的图标,你认识多少?
2021-07-30 来源:找铲车司机

装载机仪表盘上的一些指示灯,红的绿的大的小的……不知道代表什么意思?今天咱们来逐个解读一下。

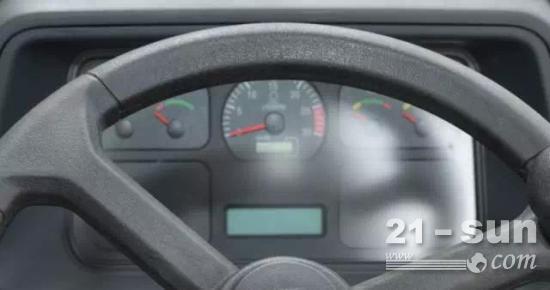

仪表(中央控制面板)

图片来源于网络,侵删

燃油油位表:该仪表指示燃油箱的燃油油位。仪表指示到绿色区域中段时表示中油位,仪表指示到绿色区域右端时表示高油位,仪表指示到红色区域时,表示低油位,请及时进行加油。

左转向指示:机器向左转向时,左转向指示灯闪亮,同时机器前、后左转向灯也同时闪亮。

右转向指示:机器向右转动时,右转向指示灯亮,同时机器前、后右转向灯也同时闪亮。

水温表:该仪表指示发动机冷却水温度。黄色区域表示水温偏低,绿色区域表示水温处于正常工作温度范围,红色区域表示水温过高。

注意:当发动机水温表指针指到红色区域时,请将机器停泊在安全且便于检修的地方,检查发动机散热风扇和皮带以及冷却液散热器液位,待故障解除后才能继续行车或工作。

注意:检查发动机散热风扇和皮带以及水箱水位时,请做好高温的防护工作以避免高温灼伤,避开活动的部件以避免被夹伤!

变矩器油温表:变矩器油温表指示变矩器工作温度。黄色区域范围是偏低的温度,绿色区域范围是正常的温度,红色区域范围是过高的温度。

注意:当变矩器油温显示液晶段闪烁报警时,请将车子停泊在安全且便于维修的地方,检查变速箱及变速箱油位。未排除故障前,不得继续工作或行车!

车速表:该仪表的数值即为实际车速值。最外刻度指示的是公制单位数值,最里面指示的是英制单位数值。该仪表为带背光功能,在强光下显示看不见时,可以打开小灯开关,以启动背光功能。

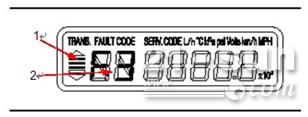

液晶显示器

档位显示

车速显示

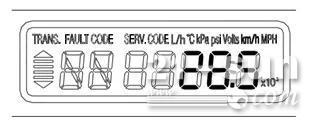

机器在行驶过程中,字段“Km/h”或“MPH”点亮,行驶速度在液晶显示屏幕上显示出来,如28.5Km/h。

发动机转速显示

系统电压

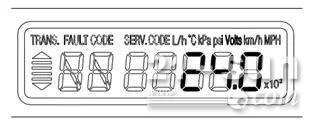

字段“Volts”点亮,系统电压在液晶显示屏幕上显示出来,如24V。

发动机故障代码显示

发动机在运行过程中,当出现故障时,字段“SERV.CODE”立即点亮,发动机故障代码在液晶显示屏幕上显示出来,如1239。

电压指示灯:指示整机的电源电压状态,正常的电源电压范围24V~28V。当电压低于24V 或高于30V 时,电压报警指示灯闪烁报警。

紧急制动低压报警灯:停车制动时,红色的停车制动指示灯点亮,表示停车制动器起作用。

行车制动低压报警灯:红色的行车制动低压报警灯点亮,表示行车制动油压低。此时,应立即停机查明故障原因。

主故障报警指示灯:当停车制动、行车制动、机油压力、变速箱油压、发动机空气滤清器堵塞、集中润滑故障、液压油温、液压油污、变速箱故障指示灯有任意一个亮时,红色的主故障报警灯闪烁报警,闪烁频率为1-1.2Hz。

机油压力报警指示灯:当发动机机油压力过低时,红色的机油压力报警指示灯点亮,同时蜂鸣器鸣叫报警。此时,应立即停机查明故障原因。

发动机空气滤清器阻塞报警灯:当发动机空气滤清器受到微尘阻塞到一定程度时,发动机空气滤清器阻塞报警灯亮,此时应当对发动机空气滤清器进行清洁维护。

充电指示灯:当发电机给蓄电池充电时,红色的充电指示灯熄灭。当蓄电池单独给机器用电设备供电时,此充电指示灯点亮。

集中润滑故障指示灯:当红色指示灯闪烁报警时,表示自动润滑系统有故障。

变速油压报警灯:当变速箱油压过低时,该红色变速油压报警灯闪烁。此时,应立即停机查明故障原因。

注意:当变速油压报警灯点亮报警时,请将车子停泊在安全且便于维修的地方,检查变速箱及变速箱油位。未排除故障前,不得继续工作或行车!

变速箱故障报警灯:当变速箱控制器检测到故障时,红色的变速箱故障报警灯点亮。

液压油温报警指示灯:当液压油温过高时,红色的液压油温报警指示灯闪烁报警,此时应停机检查,查明原因。

液压油污报警指示灯:红色指示灯亮时,表示液压油箱回油滤芯受污染程度严重,需更换回油滤芯。

注意:在环境温度低的情况下启动机器,液压油污报警灯会短时闪烁,过一段时间温度上升后熄灭!

转向系统故障指示灯

停机报警指示灯:红色停机报警指示灯提供紧急的操作信息。如果该指示灯亮,应立即停止作业,关闭发动机,查明故障原因。如果没有及时停机,系统根据故障严重程度可能自动进行强制停机。停机报警指示灯还用于闪烁诊断故障代码。故障诊断方法请参阅“发动机的故障诊断”。

注意:如果机器在使用过程中,停机报警指示灯出现了代码闪烁,请及时与您的服务代理商取得联系,并将故障代码提供给您的服务代理商,以便于技术服务人员进行技术分析。

警告指示灯:黄色警告指示灯有两个功能。其一是提供例行维护信息,当警告指示灯每次闪烁0.5 秒,并持续闪烁30秒时,就表示要对发动机进行例行维护,维护方法参见随本机配置的康明斯柴油机用户手册。

黄色的警告指示灯指示灯还具备有故障报警功能,提供次紧急的操作信息。如果在作业及行车过程中该指示灯亮,提示发动机系统有故障,但是还不太严重,可以继续行车或作业,等待到维修中心进行处理。其故障代码的显示可通过停机报警指示灯显示,显示方法同停机报警指示灯部分有关故障代码的闪烁方式介绍。

保养指示灯:超过标定机油更换间隔时间百分比时,启动开关处于ON 位置,保养指示灯闪烁报警,提示应对发动机机油进行更换保养。

启动等待指示灯:当发动机系统检测到周围环境温度低于-18 ℃时,机器自动开启冷启动辅助装置,此时白色的启动等待指示灯点亮。此灯熄灭表示温度已经达到了预定要求,方可启动发动机。



加热器运行指示灯(选配):当黄色的加热器运行指示灯亮的时候,表示加热器处于工作状态。

应急转向运行指示灯:当应急转向按钮处于“ON”位置,或柴油机意外熄火时,转向系统应急转向马达启动,黄色的应急转向指示灯亮。

动力切断指示灯:当黄色的动力切断指示灯点亮时,表明机器目前处于动力切断状态(刹车脱档功能);动力切断指示灯熄灭表示机器目前处于动力不切断状态。

风扇反转运行指示灯:档黄色指示灯亮时,散热器风扇正在反转。

前大灯远光指示灯:当蓝色的前大灯远光指示灯点亮时,表示前大灯工作在远光状态。

集中润滑运行指示灯:绿色指示灯亮时,表示集中润滑系统正在工作。

.动臂提升角度设定指示灯

动臂减震运行指示灯:绿色指示灯亮时,表示动臂减震功能正在运行。
