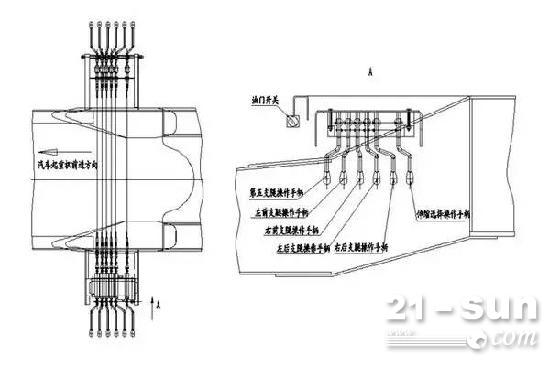

支腿操纵机构位于前固定支腿附近的两侧大梁上。左右两侧均设有油门加速开关、支腿操纵手柄和全方位水平仪，能方便可靠地实现支腿同步伸缩和单独伸缩操作。

支腿伸出操作顺序

1、拔出支腿板固定插销。

把支脚板中心拉至与垂直油缸轴线垂直的位置，将固定插销插上固定。

2、把四个支腿选择操作杆上推至“水平”位置，再将伸缩选择操作杆下压至“伸展”位置，此时四个活动支腿向外伸展。当水平支腿全部伸出后，将伸缩选择操纵手柄放回中位。

3、把四个支腿选择操作杆下压至“垂直”位置，再将伸缩选择操作杆下压至“伸展”位置，此时四个垂直油缸向下伸出，把整个起重机抬起，全部轮胎离地。

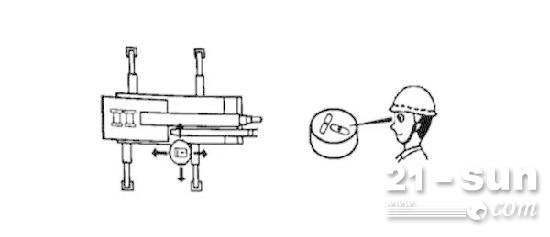

当垂直油缸全部伸出后，应用水平仪检查一下车架平面是否水平，若不平可分别单独操纵某一垂直油缸作伸（缩）动作来调整。

4、在前方区域按照与侧方和后方区域相同的起重性能进行作业时，应使用第5支腿。将第5支腿操作杆向下压到位，再操纵伸缩选择操作杆下压至“伸展”位置，将第五支腿伸出。

注意：应先伸出左右四条支腿，再伸出第五支腿。

5、操作完成后将伸缩选择操作杆放回中位，各支腿操作杆放回到中位。

支腿收回操作顺序

1、收回支腿操作顺序，按支腿伸出逆顺序操作。

注意：应先收回第五支腿，再收回左右四条支腿。

2、支腿回缩到位后，插好支腿板固定插销。

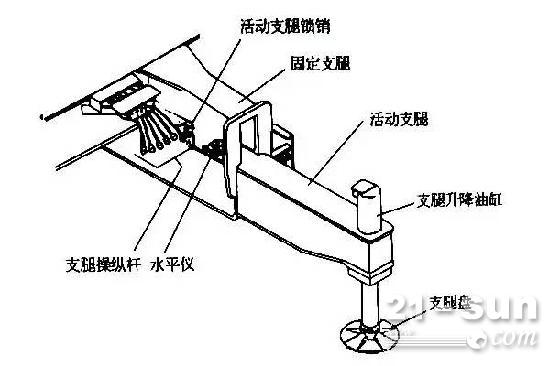

支腿部件名称
