一、工作原理
解放10吨智能型沥青洒布车用于修筑高等级公路沥青路面底层的透层、防水层、粘结层的洒布。可洒布高粘度改性沥青、重交沥青、乳化沥青等。亦可用于实施分层铺路工艺的县、乡级公路油路建设。本洒布车由汽车底盘、沥青罐体、沥青泵送及喷洒系统、导热油加热系统、液压系统、燃烧系统、控制系统、气动系统、操作平台构成。

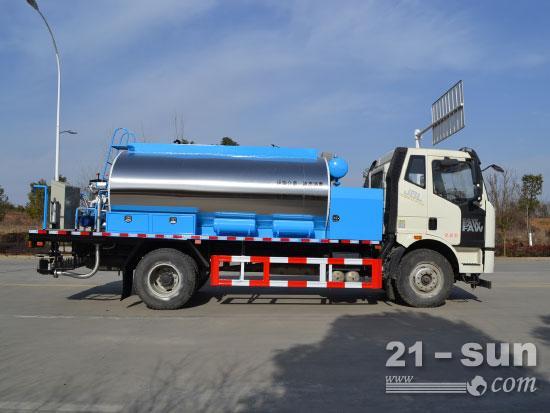

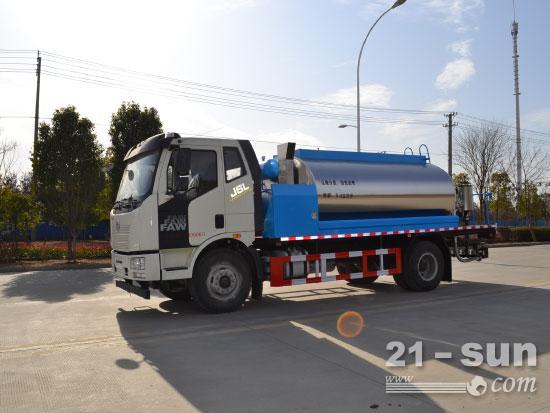

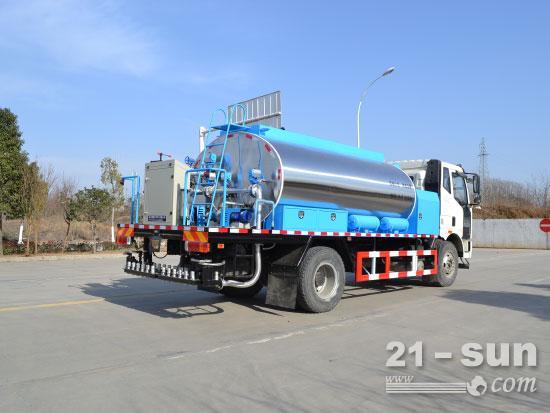

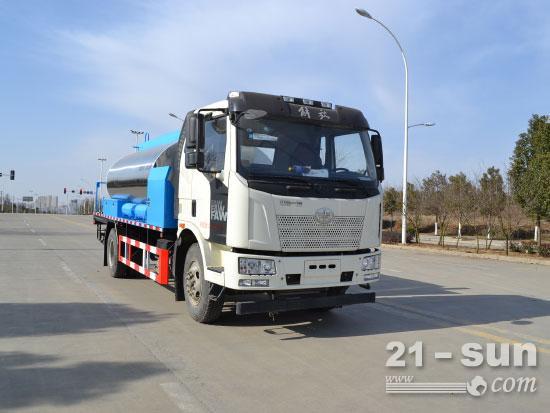

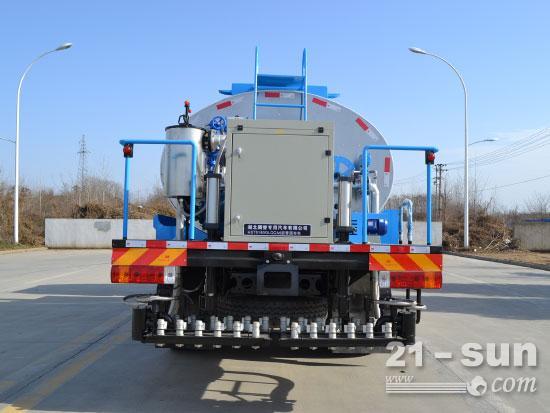

二、图片展示
主要性能
1、可洒布各种沥青:高粘度改性沥青、热沥青、乳化沥青等;
2、 沥青洒布量(kg/m2):0.2-3
3、洒布宽度可自由调节,每个喷嘴可单独控制,最大喷洒宽度达4500mm;
4、 沥青洒布均匀,独特的喷嘴设计可进行三重叠喷洒;
5、洒布精度高,喷洒过程由计算机实时全程控制,喷洒量不受车速变化影响;
6、安全、可靠的导热油全自动加热系统;
7、导热油对沥青泵和喷嘴实施全方位保温,喷洒结束后,沥青泵和喷嘴不需用柴油清洗。用高压空气吹扫或用全方位的导热油循环保温,确保管道和喷嘴畅通无阻;
8、控制系统采用模块化设计。故障率低,维修快捷、简便;
9、整机控制程序和驱动装置设有备用系统,确保主控出现故障时,启动备用系统,仍可实施自动喷洒;
10、 各种洒布要求可在驾驶室完成;
11、灵活的手持喷枪,可对边角部位补洒沥青;
12、优良的保温性能,平均降温≤20℃/8h;
13、方便的装卸功能,除从罐口加注沥青外,热沥青可自行吸入泵出,亦可对外部沥青进行泵送转移。
主要配置表
参数名称 |
单位 |
标 准 值 |
罐体容积 |
L |
10000 |
洒布宽度 |
m |
4.5 |
洒布量 |
kg/m2 |
0.20~3.0 |
行驶车速 |
km/h |
90 |
总质量 |
kg |
18000 |
底盘 |
/ |
解放J6L |
发动机 |
匹 |
大柴225马力 |
排放标准 |
国六 |
|
轴距 |
mm |
5000 |
轮胎规格 |
9.00R20 |
|
外形尺寸 |
mm |
8580×2500×3200 |
